CMS캐드 코리아

인텔리캐드 회원님들! 저희 제품을 애용해주셔서 항상 감사드립니다.

이번 내용은 '[인텔리캐드 10] 스트레치(Stretch, 신축) 기능 사용 방법'에 대한 내용입니다.

스트레치(Stretch, 신축) 기능은 객체의 일부분을 잡아 길이를 연장하거나 줄이는 데에 활용하는 기능인데요. 자세히 살펴보겠습니다.

캐드에서의 드래그 방법 2가지 (Window, Crossing)

스트레치(Stretch, 신축) 기능을 사용하기 위해서는 먼저 '캐드에서의 드래그 방법 2가지 (Window, Crossing)'에 대한 이해가 필요합니다.

객체의 일부분(점)만을 선택(Crossing 드래그 활용)해야 스트레치 기능을 사용하는 의미가 있기 때문에, 이전 글에서 'Crossing 드래그'에 대해 참고시면 많은 도움이 되실겁니다.

스트레치(Stretch, 신축) 기능 사용 방법

스트레치 기능 예시를 위해 3가지의 객체를 준비하였습니다. 먼저 선(Line)을 왼쪽 방향으로 스트레치(Stretch, 신축) 해보도록 하겠습니다.

선의 '왼쪽 점만'을 선택하기 위하여 Crossing 드래그(왼쪽 방향으로 드래그)로 왼쪽 점을 선택합니다.

그리고 상단 도구 모음에서 '신축'을 선택하거나, 명령어 'STRETCH'를 입력하여 스트레치 기능을 활성화합니다.

스트레치(Stretch, 신축) 기능을 활성화한 상태로 선(Line)의 왼쪽 끝점을 선택하여 마우스로 늘이거나(왼쪽 방향) 줄일(오른쪽 방향) 수 있습니다.

아울러, 직접 수치를 입력하여 객체를 늘이거나 줄이는 것도 가능합니다.

※ 스트레치(Stretch, 신축) 기능 사용 시 주의사항

스트레치(Stretch, 신축) 기능 사용 시, 마우스 드래그의 방향을 주의해야 합니다.

Crossing 드래그(드래그 방향을 왼쪽으로 하는 것)을 사용하지 않고 Window 드래그(드래그 방향을 오른쪽으로 하는 것)하는 경우에는 스트레치 기능을 제대로 사용할 수 없습니다.

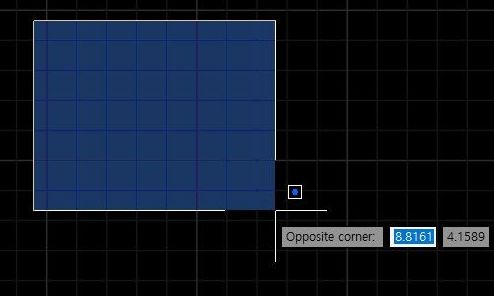

위 사진처럼 Window 드래그 방식으로는 객체의 일부분(점)만을 선택하는 것이 불가능합니다.

Window 드래그 방식은 이렇게 객체를 '모두' 드래그 영역에 넣어야만이 선택이 가능한데, 이럴 경우에는 스트레치 기능을 제대로 사용할 수 없습니다.

또한, 스트레치(Stretch, 신축) 기능을 사용하여도 객체가 늘어나거나 줄어들지 않고 그저 이동만 할 것입니다. 이 드래그 방법에 대해서는 '[인텔리캐드 10] 캐드에서의 드래그 방법 2가지 (Window, Crossing)'을 참조하세요.

이번에는 직사각형과 삼각형의 아래 4개의 점만 선택하여 스트레치(Stretch, 신축) 해보도록 해보겠습니다.

직사각형과 삼각형 하단의 4개의 점만 선택하기 위해서 Crossing 드래그로 위 사진처럼 따로 선택합니다.

그리고 스트레치(Stretch, 신축) 기능을 활성화시키면 위 사진처럼 객체를 늘이거나 줄일 수 있습니다. 마찬가지로 수치를 입력하여 늘이거나 줄이는 것도 가능합니다.

지금까지 '[인텔리캐드 10] 스트레치(Stretch, 신축) 기능 사용 방법'이었습니다. 자료가 도움이 되셨다면 '공감♥'버튼 부탁드리겠습니다! 감사합니다~ 좋은 하루 보내세요~^^

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• 인텔리캐드 2D <2 Copy> (가격 : 25만원, VAT 포함, 영구 라이센스)

• 인텔리캐드 3D 풀버전 <2 Copy> (가격 : 37만원, VAT 포함, 영구 라이센스)

• 인텔리캐드 2D Easy Run <1 Copy> (가격 : 47만원, VAT 포함, 영구 라이센스 & 무제한 최신 업데이트)

(2020. 12 .16 기준 가격)

<인텔리캐드 네이버 공식 카페>

인텔리캐드 회원님들! 저희 제품을 애용해주셔서 항상 감사드립니다.

Window와 Crossing 이 두 가지 방법의 드래그 방식은는 캐드를 사용함에 있어서 정말 많이 사용하지만, 은근히 어려운 개념인데요. 오늘은 헷갈리기 쉬운 '캐드에서의 드래그 방법 2가지 (Window, Crossing)'에 대해서 자세히 설명해 드리겠습니다.

1. Window (영역 안에 들어가는 객체만 선택)

먼저, Window 드래그입니다. Window 방식의 드래그는 마우스를 클릭하고 드래그의 방향을 오른쪽으로 하는 것을 말합니다. 드래그의 영역은 파란색과 실선 테두리로 표시됩니다.

Window 드래그는 드래그 영역 안에 '모두' 들어온 객체만을 선택합니다.

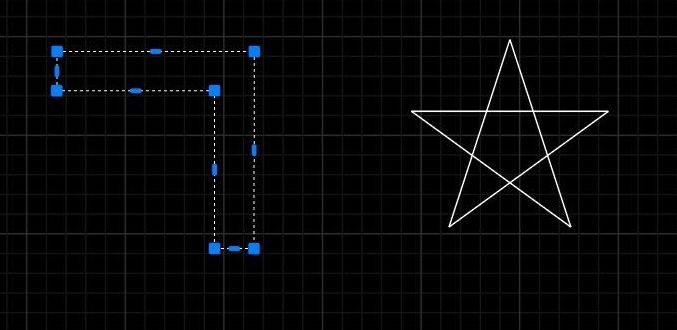

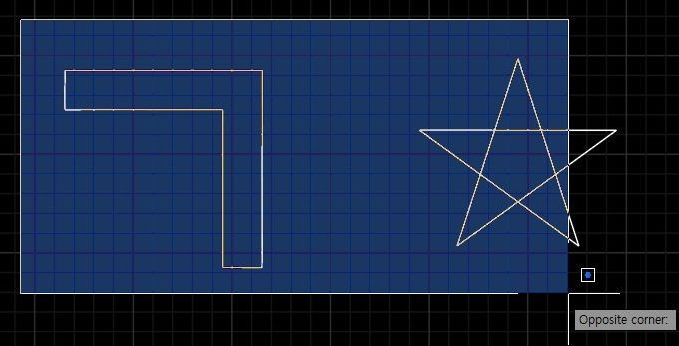

예시 설명을 위해 가져온 객체들입니다. Window 드래그로 ㄱ자는 영역 안에 모두 들어왔지만, ☆ 모양은 걸쳐있는 상태인데요. 오른쪽 사진을 보시면 ㄱ자만이 선택된 것을 확인할 수 있습니다.

2. Crossing (영역에 걸쳐있는 모든 객체 선택)

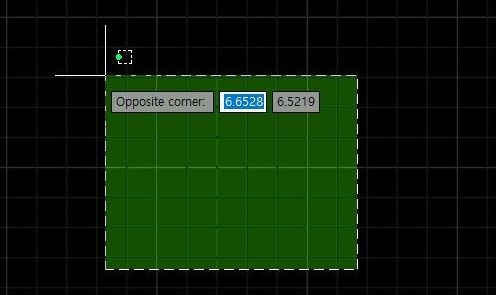

다음은 Crossing 드래그입니다. Crossing 방식의 드래그는 마우스를 클릭하고 드래그의 방향을 왼쪽으로 하는 것을 말합니다. 드래그의 영역은 초록색과 점선 테두리로 표시됩니다.

Crossing  드래그는 드래그 영역 안에 걸쳐있는 모든 객체를 선택합니다.

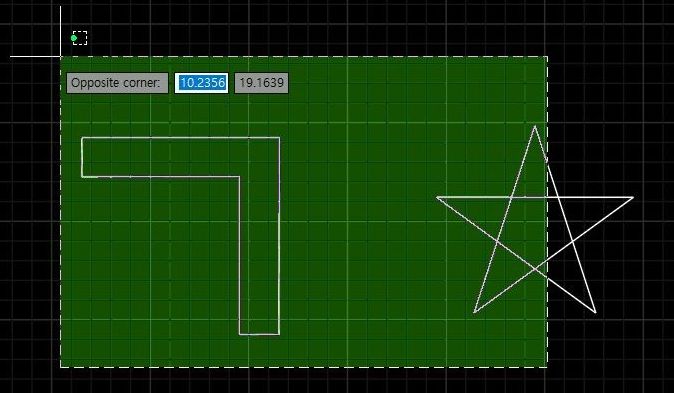

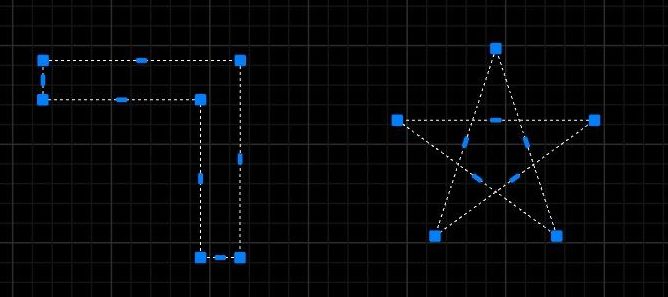

이번에는 예시 객체들을 Crossing 드래그해 보았습니다. 드래그 영역의 크기가 앞서 'Window 드래그' 예시와 동일합니다. 하지만 오른쪽 사진을 보시는 바와 같이 두 객체 모두 선택된 것을 확인할 수 있습니다.

※ Crossing 드래그의 2번째 용도

Crossing 드래그는 객체의 일부분(점)을 골라서 활용할 때에도 사용됩니다.

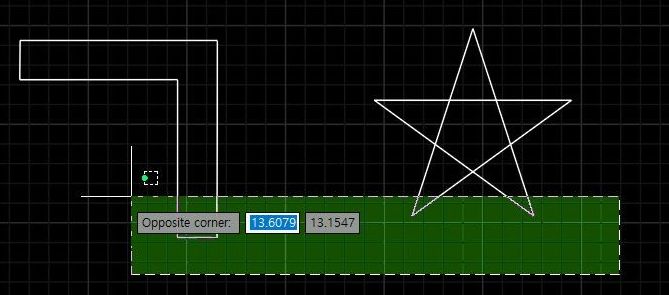

Crossing 드래그를 통하여 이렇게 두 객체 아래의 4개점만 선택하여 활용하는 것이 가능한데요.

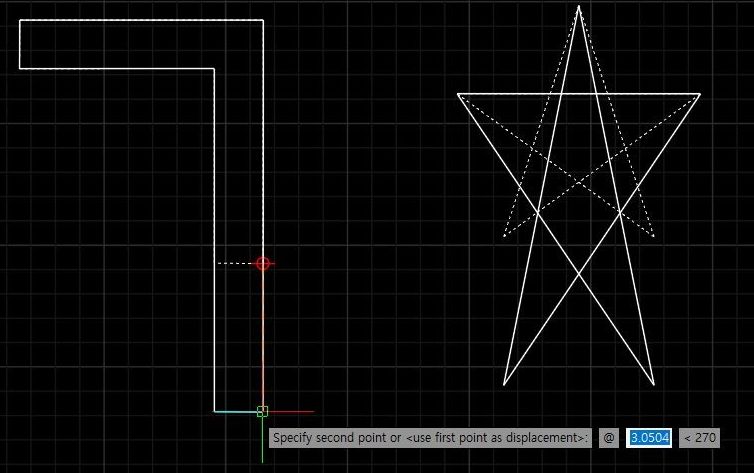

4개의 점만 Crossing 드래그로 선택한 후, 스트레치 (신축, Stretch) 기능을 활성화하면 이렇게 4개의 점만 늘이거나 줄일 수 있습니다.

지금까지 '[인텔리캐드 10] 캐드에서의 드래그 방법 2가지 (Window, Crossing)' 이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드리겠습니다! 감사합니다~ 좋은 하루 보내세요!!

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• 인텔리캐드 2D <2 Copy> (가격 : 25만원, VAT 포함, 영구 라이센스)

• 인텔리캐드 3D 풀버전 <2 Copy> (가격 : 37만원, VAT 포함, 영구 라이센스)

• 인텔리캐드 2D Easy Run <1 Copy> (가격 : 47만원, VAT 포함, 영구 라이센스 & 무제한 최신 업데이트)

(2020. 12 .16 기준 가격)

<인텔리캐드 네이버 공식 카페>

인텔리캐드 회원님들! 저희 제품을 애용해주셔서 항상 감사드립니다.

이번 내용은 '[인텔리캐드 10] 사용자 설정 초기화 방법'에 대한 내용입니다.

간혹 무언가 잘못 누르거나 자주 사용하던 도구모움이 사라지는 등 프로그램을 처음 구매했던 순간으로 되돌리고 싶은 경우가 있죠? 그럴 때 활용할 수 있는 방법입니다.

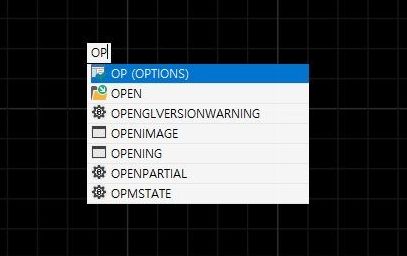

사용자 설정 초기화를 위해서는 옵션 창을 열어야 하는데요. 명령어 'OPTIONS'를 활용하시면 되겠습니다.

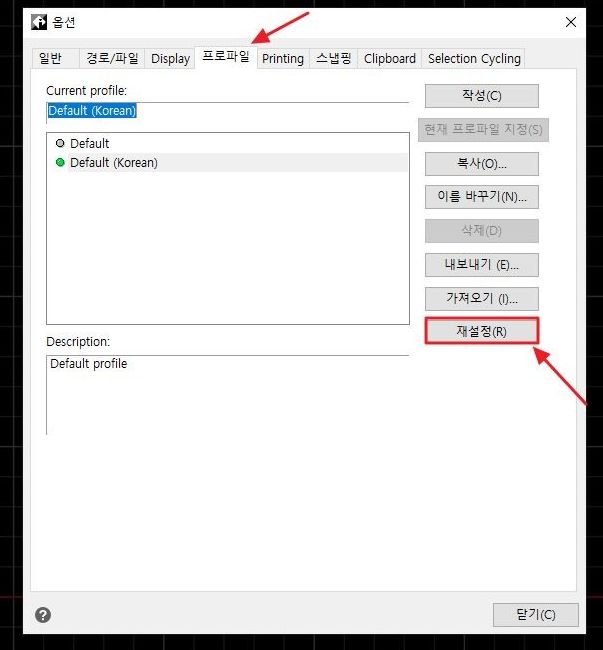

그럼 '옵션 창'이 뜨는데요. 옵션 창의 상단메뉴에서 '프로파일(Profile)'을 선택하면 위 화면과 동일한 화면을 보실 수 있을겁니다.

초기화하길 원하는 프로필을 선택하고 우측의 '재설정'을 클릭하시면 됩니다. 간단하죠? 그렇지만 주의해야할 사항이 있습니다!

'재설정' 버튼을 클릭하면 별도의 경고 문구없이 곧 바로 초기화가 진행되기 때문에, 조심하셔야 합니다!!!

지금까지 '[인텔리캐드 10] 사용자 설정 초기화 방법' 이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드리겠습니다! 감사합니다~ 좋은 하루 보내세요!!

• 인텔리캐드 2D <2 Copy> (가격 : 25만원, VAT 포함, 영구 라이센스)

• 인텔리캐드 3D 풀버전 <2 Copy> (가격 : 37만원, VAT 포함, 영구 라이센스)

• 인텔리캐드 2D Easy Run <1 Copy> (가격 : 47만원, VAT 포함, 영구 라이센스 & 무제한 최신 업데이트)

(2020. 12 .16 기준 가격)

<인텔리캐드 네이버 공식 카페>

인텔리캐드 코리아입니다. 저희 제품을 항상 애용해주셔서 감사드립니다!

이번 내용은 '[인텔리캐드 10] 흑백 출력 방법'입니다.

그럼 자세한 내용 바로 살펴보시죠!

인텔리캐드 흑백 출력 방법

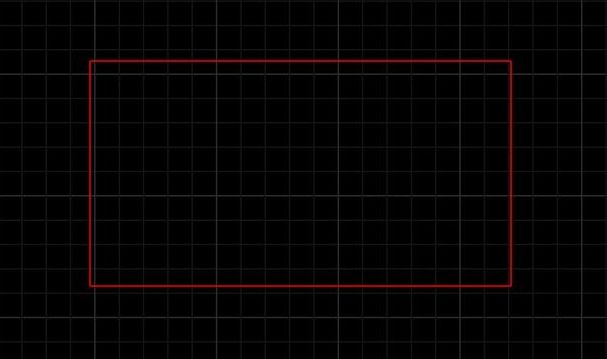

흑백 출력 예시를 위해, 빨간색 직사각형 객체를 하나 그려왔습니다. 이 빨간색 직사각형 부분만 크롭하여 흑백으로 출력할 겁니다.

우선, 인쇄 창을 열기 위해, 좌측 상단의 '인텔리캐드 로고'를 클릭하신 후, 메뉴에서 '인쇄'를 클릭합니다. 명령어는 'PLOT'을 사용하시면 되겠습니다.

인쇄 창이 떴죠? 여기서 우리가 고려해야할 것은 총 3가지입니다. 첫 번째 부분은 프린터를 선택하거나 PDF, OneNote 등 원하는 형식으로 파일을 만들 수 있습니다.

두 번째 부분은 도면을 원하는 부분만 크롭하기 위해서 선택해야 하는 항목입니다. 화면에 보이는 영역을 모두 출력(Display)하거나, 일부분을 잘라내어 출력(Window)하는 방식 등이 있습니다. 이번 예시에서는 Window 를 사용할 것입니다.

세 번째 부분은 '프린터 스타일 테이블'인데요. 여기서 '흑백' 출력을 선택하실 수 있습니다.

첫 번째 부분의 '프린터' 부분에서 'Hancom PDF'가 이미 선택되어 있으니, 다음 두 번째 부분에서 'Display → Window'로 변경합니다. 아시다시피 Window 는 도면에서 원하는 부분만 일부분 잘라서 출력하는 방법입니다.

Window를 선택하면 이렇게 출력 영역을 선택하는 과정을 거칩니다.

만약, 영역을 지정하는 화면이 나오지 않거나, 영역을 다시 지정하고 싶으시다면 다시 '인쇄 창'으로 넘어와서 'Select Print Area'를 클릭하시면 됩니다. 그럼, 출력 영역을 선택하는 화면이 나옵니다.

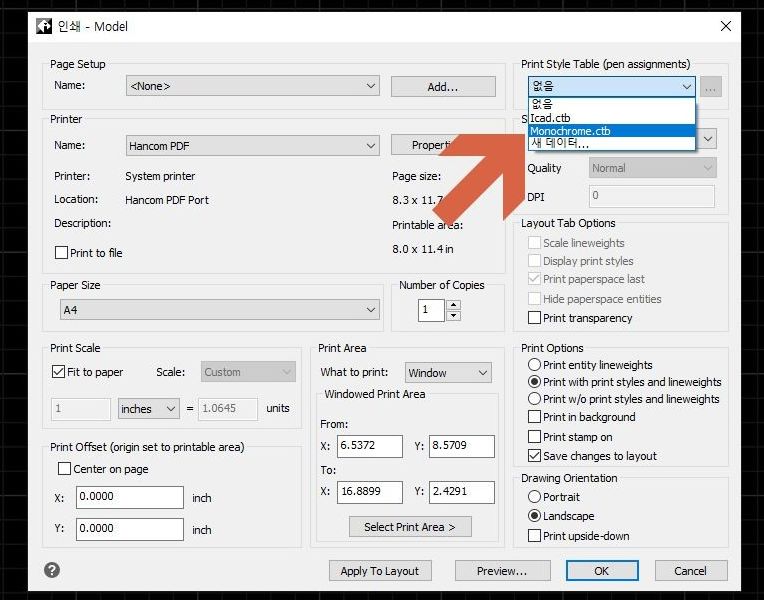

세 번째 부분인 '프린터 스타일 테이블'에서 흑백 출력을 위하여, 'Monochrome.ctb'를 클릭하시면 흑백 출력을 위한 인쇄 설정이 모두 마무리됩니다.

원하시는 모든 설정을 마쳤다면, 아래의 'OK'를 클릭합니다. 출력 전에 미리보기를 원하신다면 'Preview...'를 활용하셔도 좋습니다.

'OK' 버튼을 클릭하고 PDF 파일을 열어본 모습입니다. 빨간색 직사각형이 흑백으로 잘 출력되었습니다.

지금까지 '[인텔리캐드 10] 흑백 출력 방법'이었습니다. 자료가 도움이 되셨다면, '공감♥' 버튼 부탁드립니다! 감사합니다!

cafe.naver.com/intellicad

인텔리캐드 사용자 여러분! 저희 제품을 애용해주셔서 항상 감사드립니다.

이번 내용은 '캐드 인쇄 설정 및 저장 방법'에 대한 내용입니다.

매번 인쇄 설정을 지정하는 과정이 귀찮으셨죠? 이번 게시글을 통하여 항상 일정하게 인쇄 설정을 세팅하여 굉장히 편리하게 사용하실 수 있게 될겁니다.

캐드 인쇄 설정 방법

먼저 인쇄 창을 열기 위에 왼쪽 상단의 '인텔리캐드 로고'를 클릭하여 메뉴를 열고 '인쇄'를 클릭합니다.

그럼 이런 '인쇄' 창을 보실 수 있을 겁니다. 이제 인쇄 창에 있는 몇 가지 중요 기능 및 버튼들에 대해서 자세히 설명해드리겠습니다.

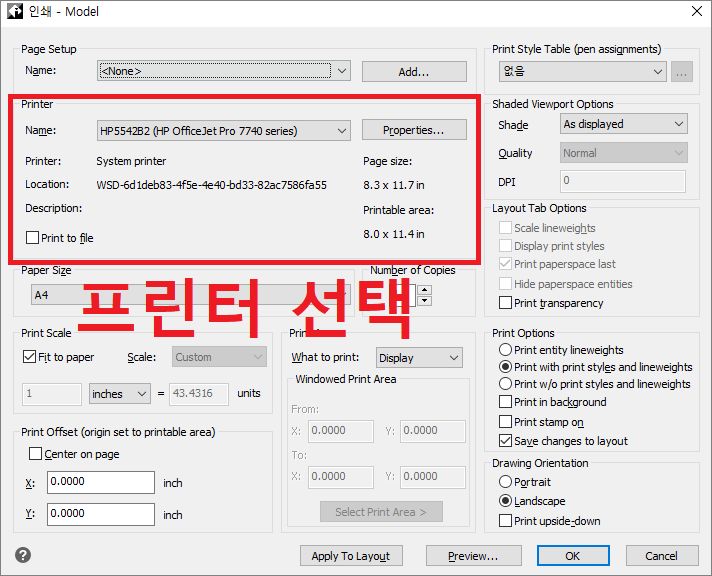

프린터를 선택하고 속성을 변경하거나 확장자를 PDF로 선택하여 PDF 출력하는 것도 이 곳에서 가능합니다.

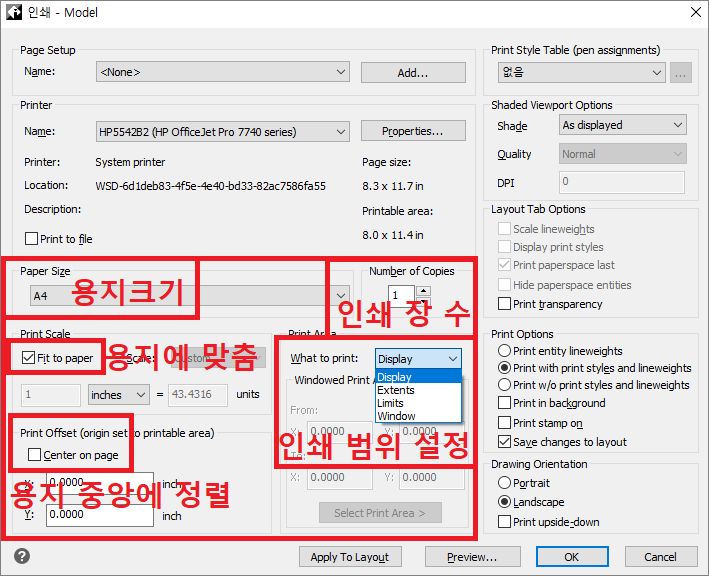

인쇄에 대한 전반적인 설정을 하는 곳입니다. 이 곳에서는 용지크기, 인쇄 장 수, 용지에 맞춤, 인쇄 범위 설정, 용지 중앙에 정렬 등 거의 대부분의 설정들을 이 곳에서 하게 됩니다.

인쇄 범위 설정은 보통 Window (인쇄할 영역을 선택하여 설정)을 가장 많이 활용합니다.

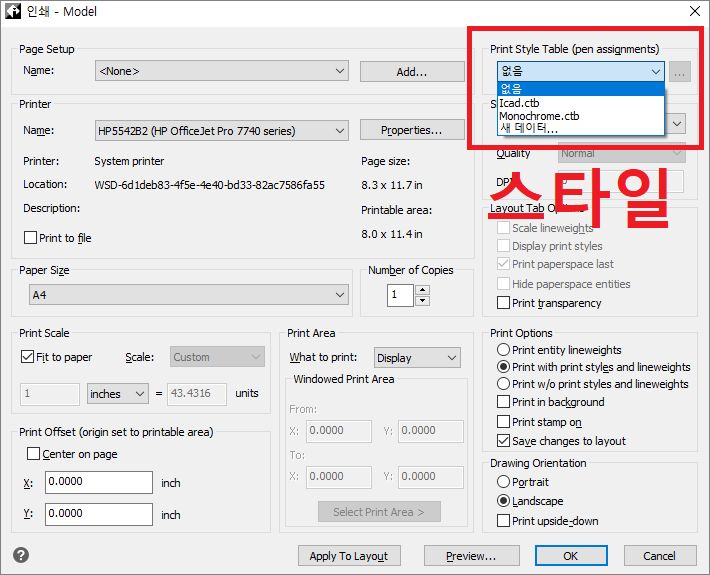

인쇄 스타일을 지정하는 곳입니다. 기본값은 Icad.ctb을 사용하시면 됩니다. 흑백 출력을 원하시는 분들이라면 이 곳에서 'Monochrome.ctb'를 선택하시면 됩니다. 흑백 출력에 대해서는 이 글을 참조하세요.

우측의 [...] 버튼을 클릭하시면 조금 더 자세히 설정하는 것이 가능하며, 스타일을 선택해주셔야 인쇄할 때, 선 두께, 색상 등을 원하시는 대로 출력할 수 있습니다.

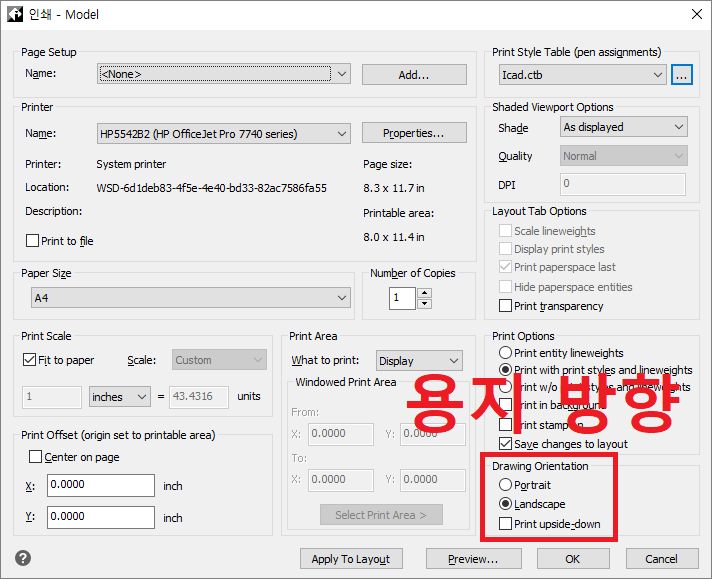

용지의 방향을 설정하는 곳입니다. Portrait가 세로 방향, Landscape가 가로 방향의 출력을 의미합니다.

인쇄 창 왼쪽 편에 보이는 'Fit to paper(용지에 맞춤)'에 체크 표시를 한 후, 방향 설정을 하시면 되겠습니다.

캐드 인쇄 설정 저장 방법

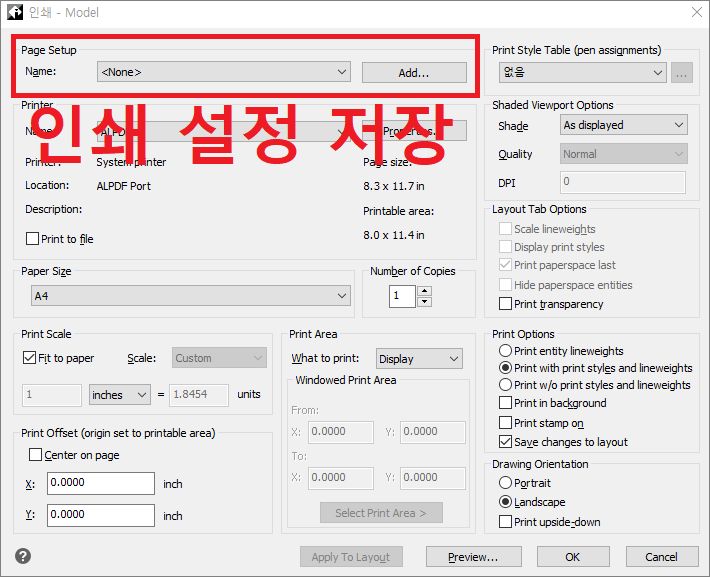

마지막으로 지금까지 설정한 것들을 저장하고 계속 불러와서 사용하기 위해서는 'Add...' 버튼을 클릭하고 이름을 지정합니다. 해당 인쇄 설정을 불러오면 세팅해둔대로 불러와 매번 사용하는 것이 가능합니다.

지금까지 '[인텔리캐드 10] 인쇄 설정 및 저장 방법' 이었습니다. 자료가 도움이 되셨다면, '공감♥'버튼 부탁드립니다! 감사합니다!

cafe.naver.com/intellicad

인텔리캐드 사용자 여러분! 저희 제품을 애용해주셔서 항상 감사드립니다.

오늘 알아볼 자주 묻는 질문은 '폰트 추가 방법'입니다.

캐드에서 사용하길 원하는 폰트를 추가하는 방법은 총 2가지가 있는데요. 하나하나 자세히 살펴보시죠!

1. 윈도우 자체에 폰트 추가하는 방법

먼저 윈도우 자체에 폰트 추가하는 방법입니다. 윈도우 자체에 폰트 파일을 내려받는 것이기 때문에, 캐드뿐만 아니라 어느 프로그램에서든 해당 폰트를 활용할 수 있게 만들 수 있는데요.

원하는 폰트(글꼴)을 인터넷에서 다운로드받은 후, 폰트 파일인 TTF 파일을 <C:\windows\Fonts> 이 위치에 넣으면 끝입니다. 아주 간단하죠?

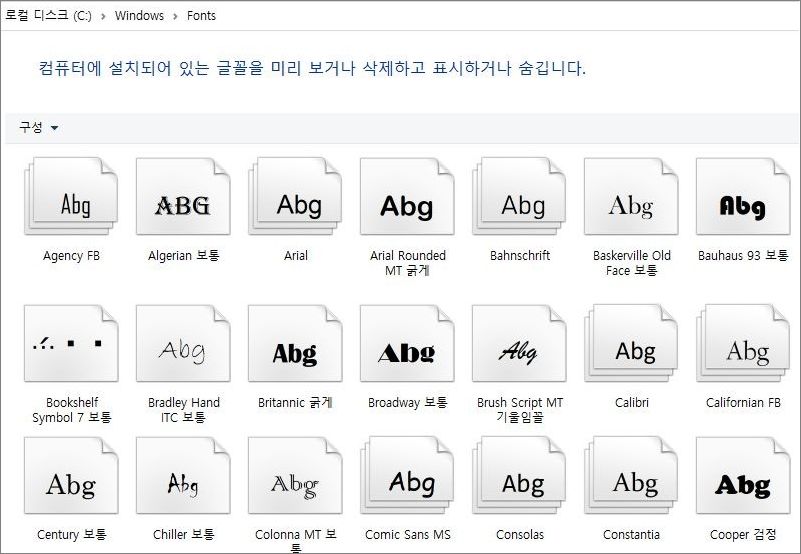

이렇게 'C드라이브 → Windows → Fonts' 이 위치에 TTF 파일을 넣어주면 모두 완료입니다.

2. SHX 파일 추가 방법

다음 방법은 캐드 설치 폴더 내에 있는 'Fonts' 폴더에 직접 폰트 파일을 넣는 방법입니다. 이 방법은 앞서 소개해드렸던, 윈도우 자체에 폰트를 추가하는 방법과 달리, 오직 캐드 프로그램에서만 해당 폰트를 사용할 수 있습니다.

원하시는 폰트의 SHX 파일을 구하고 아래 경로에 폰트를 추가하시면 완료입니다.

• C:\Program Files\CMS\설치한 인텔리캐드 제품명\Fonts

이 위치에 폰트를 추가하신 후, 캐드 프로그램을 재실행하시면, 캐드에 폰트가 추가된 것을 확인하실 수 있을겁니다.

지금까지 '[인텔리캐드 10] 폰트 추가 방법'이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드립니다! 감사합니다!
