인텔리캐드 사용자 여러분! 저희 제품을 애용해주셔서 항상 감사드립니다.

이번 자주 묻는 질문은 '캐드에서 면적 계산하는 방법' 입니다.

그럼 바로 들어가보겠습니다!

인텔리캐드 면적 계산하는 방법

캐드에서 면적 계산하는 방법 예시를 위해, 간단한 도형을 그려보았습니다. 이 도형의 면적을 측정할 건데요.

면적 계산하는 방법은 저희 인텔리캐드만의 특색, 장점인 <도구 팔레트>를 활용하면 훨씬 수월합니다. (위 사진의 오른쪽 부분)

인텔리캐드 도구 팔레트

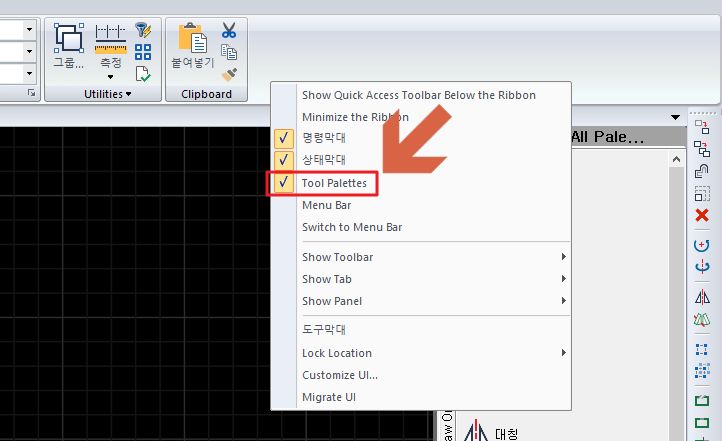

만약, 도구팔레트가 없는 상태라면, 윗쪽 도구모음의 빈공간에 마우스 오른쪽을 클릭하고, 'Tool Palettes'를 활성화하시면 됩니다. 또는 명령어 'TOOLPALETTES'를 입력하시면 도구 팔레트가 생길겁니다.

인텔리캐드 도구 팔레트에서 '조회' 탭을 클릭하면 '면적' 항목이 나오는데요. 이걸 클릭하시면 되겠습니다.

도구 팔레트로 면적 계산하는 방법

그 다음에 면적을 구할 대상을 선택해주어야 합니다. 먼저, 첫 번째 점을 아무 점이나 찍습니다.

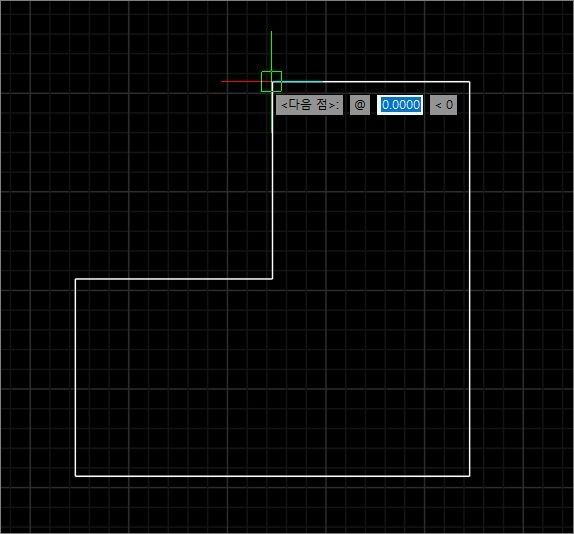

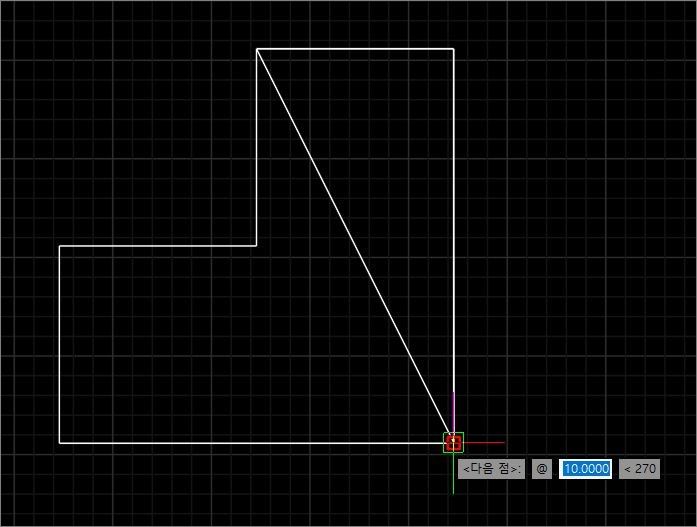

그리고 이런 식으로 계속 다음 점들을 찍고, 최종적으로 첫 번째 점까지 돌아오면 되겠습니다.

처음 점까지 돌아온 모습입니다. 이렇게 면적을 구할 대상을 모두 선택하였으면, 엔터를 입력합니다.

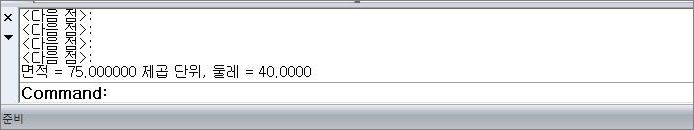

그럼 이렇게 면적과 둘레에 대한 정보를 아래의 명령줄(Command Line)에서 확인하실 수 있습니다.

명령어를 활용하는 방법

인텔리캐드의 도구 팔레트를 이용하여 편하게 마우스 클릭만으로도 면적을 구할 수 있지만, 명령어를 활용하는 방법도 있습니다.

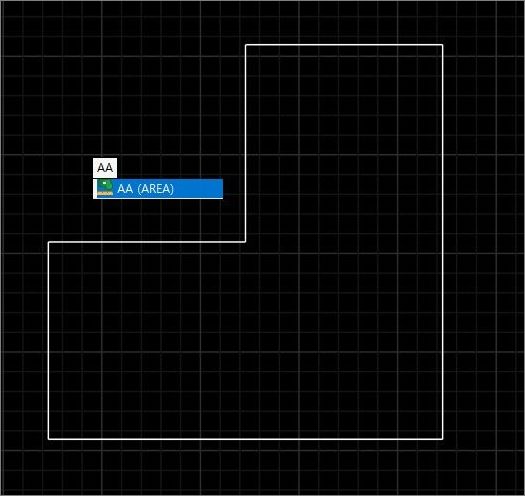

인텔리캐드에서 면적구하기 명령어는 오토캐드와 동일한 'AA'입니다. AA를 입력하고 위에서 진행했던 것처럼 면적을 구할 영역을 선택한 후, 최종적으로 엔터를 입력하시면 결과값을 얻으실 수 있습니다.

지금까지 '[인텔리캐드 10] 면적 계산하는 방법' 이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드리겠습니다! 감사합니다!

cafe.naver.com/intellicad

인텔리캐드 사용자 여러분! 저희 제품을 애용해주셔서 항상 감사드립니다.

이번에는 '글꼴 및 크기, 한 번에 바꾸기'에 대한 내용입니다.

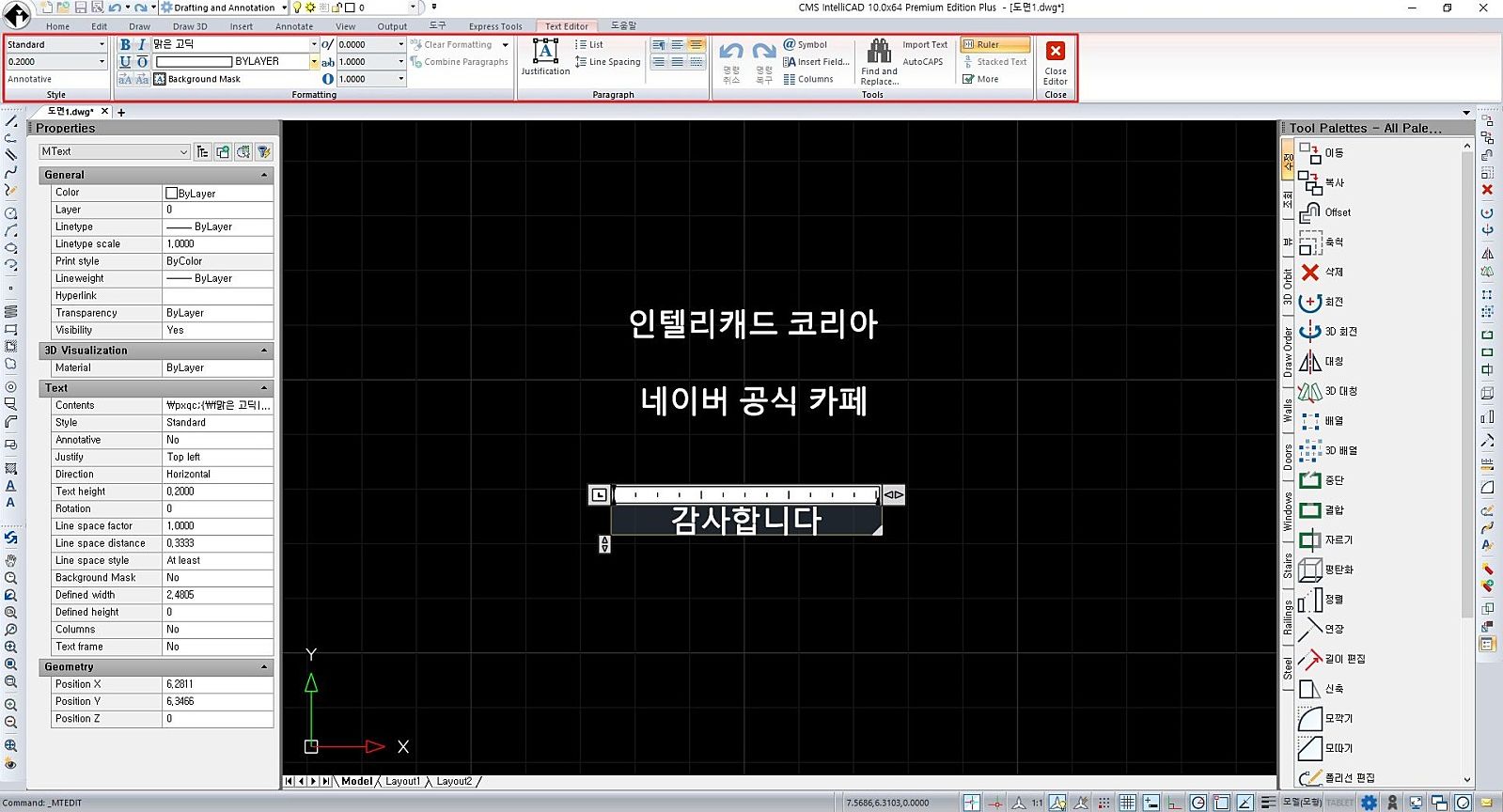

문자 하나하나를 바꾸는 건, 바꾸고자 하는 문자를 더블클릭하여, 상단 도구 모음에서 수정하면 되기 때문에, 직관적이고 쉽습니다. (위의 사진이 더블 클릭한 이후의 모습, 사진 윗쪽 빨간색 네모 박스가 상단 모구 모음에 해당함. )

하지만, 도면 전체를 한 번에 바꾸기 위해서는 '문자 스타일'을 활용해야 하는데요. 그 방법에 대해 자세히 소개합니다.

문자 스타일 설정

앞서 말씀드렸던 것처럼, 도면 전체의 글자들을 한 번에 바꾸기 위해서는 '문자 스타일'을 설정해야 합니다.

'문자 스타일'은 위의 사진처럼 기본 폴다운메뉴(Home)에서 찾을 수 있습니다. 'Home → 문자 → Text Styles Manager...'입니다.

명령어는 'Font, Style' 등을 입력하시면 되겠습니다.

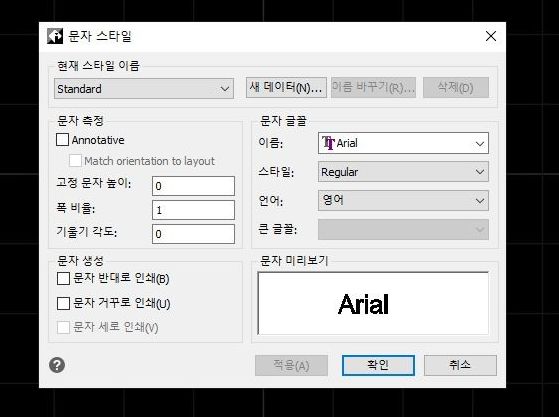

문자 스타일 창입니다. 이 곳에서 문자의 높이, 기울기, 폰트(글꼴) 등을 설정하여 도면의 글자들을 한 번에 바꾸는 것이 가능합니다.

지금까지 '[인텔리캐드 10] 글꼴 및 크기, 한 번에 바꾸기' 였습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드리겠습니다! 감사합니다!

cafe.naver.com/intellicad

인텔리캐드 사용자 여러분! 저희 제품을 애용해주셔서 항상 감사드립니다.

단축키에 대한 질문은 사용자 분들께서 가장 많이 해주시는 질문 중에 하나인데요.

단축키를 편하게 설정해두면 작업 속도를 훨씬 빠르게 할 수 있기 때문에, 기존에 사용하던 캐드 프로그램과 동일한 지  질문하시는 분들이 많이 계십니다.

다른 캐드 프로그램과 동일한 단축키를 갖는 부분도 많지만, 무엇보다도 사용자가 원하는대로 미리 셋팅을 할 수 있으면 훨씬 좋겠죠? 인텔리캐드 10 단축키 설정 방법에 대해 자세히 소개합니다!

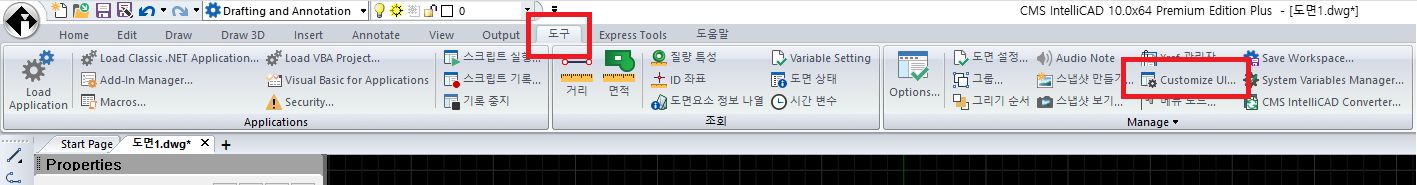

먼저, 단축키 설정을 위한 아이콘은 '도구 → Customize UI...'에 있으며, 단축키 'CUI'를 입력하셔도 됩니다.

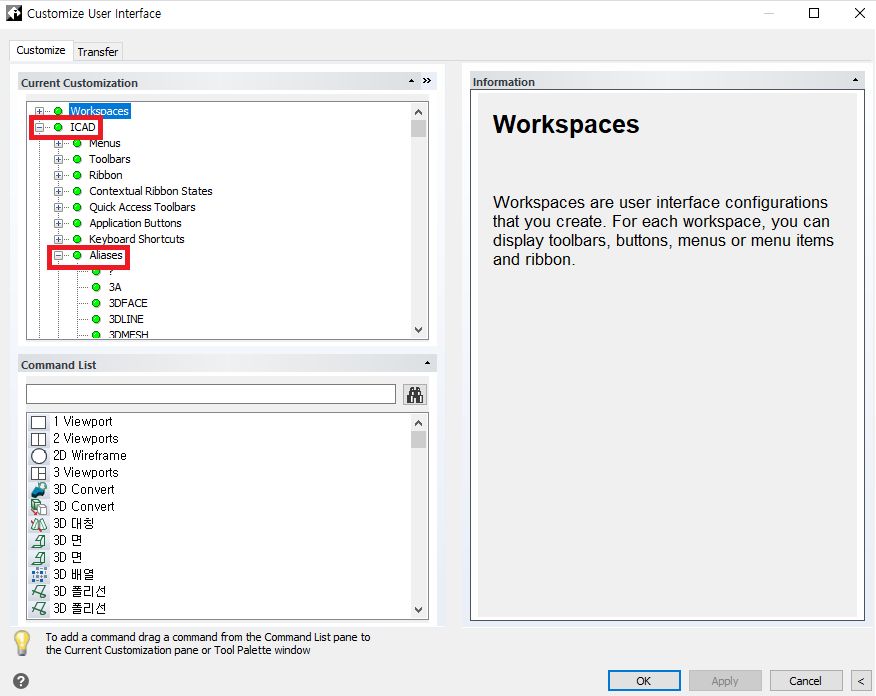

그럼, 이렇게 창이 뜨는 것을 확인할 수 있는데요. 여기서 위의 사진처럼 '+'를 클릭해, 하위 항목들을 펼쳐서 표시합니다.

그리고 가장 아래에 있는 'Aliases' 부분이 단축키인데요. 여기서 바꾸길 원하시는 기능을 찾으면 되겠습니다. 저는 임의대로 직사각형 단축키인 'REC'를 선택하여 변경해보도록 하겠습니다.

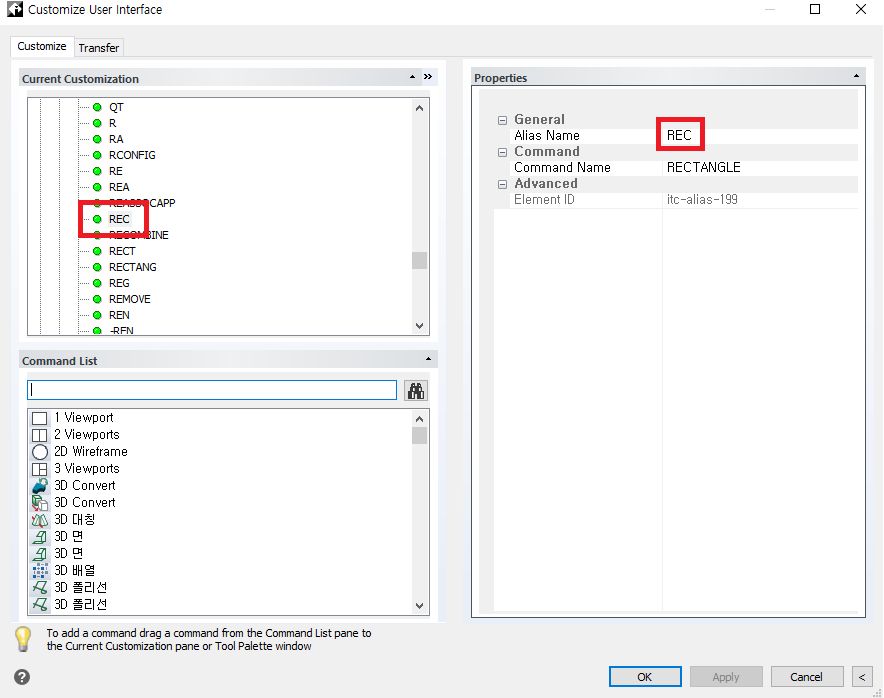

직사각형의 원래 명령어인 REC를 선택하였습니다. 오른쪽 'Alias Name' 부분을 원하는 명령어로 변경하면 됩니다. REC 직사각형 명령어를 'ZIC'으로 변경해보겠습니다.

ZIC 명령어를 입력하면 직사각형 명령어가 잘 뜨는 것을 확인할 수 있습니다.

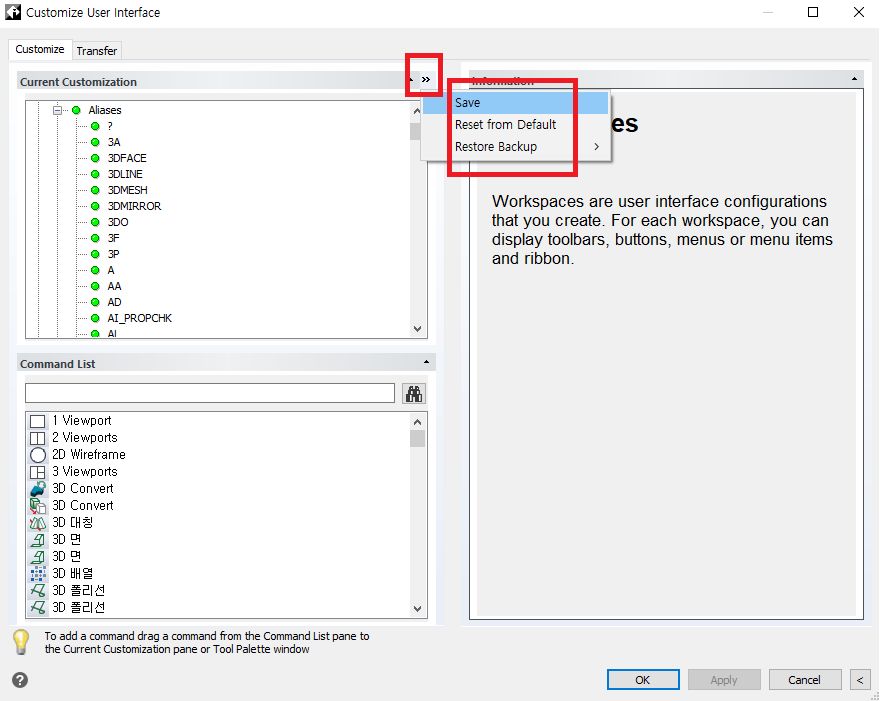

모든 설정을 마치셨으면, '>>' 버튼을 클릭하고 저장하시면 됩니다.

1. 저장
2. 기본값으로 재설정
3. 백업 복원

아울러, 명령어를 기본값으로 돌리고, 백업본을 복원하는 등의 작업도 할 수 있습니다.

지금까지 '[인텔리캐드 10] 단축키 설정 방법'이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드리겠습니다! 감사합니다!

cafe.naver.com/intellicad

인텔리캐드 사용자 여러분! 저희 제품을 애용해주셔서 항상 감사드립니다.

인텔리캐드 정품, 인텔리캐드 체험판을 받아서 처음 프로그램을 실행하시면 눈에 익은 화면이 뜨지 않을 때가 있는데요.

오늘은 몇 가지 인터페이스 기능을 활성화하여 편리한 초기화면 설정하는 방법에 대해 알아보도록 하겠습니다. 이번 포스팅을 통하여, 캐드 프로그램에서의 편리한 초기화면 설정 방법과 유용한 캐드 커뮤니티 사이트도 하나 얻어가실 수 있습니다.

1. 도면 속성 부분

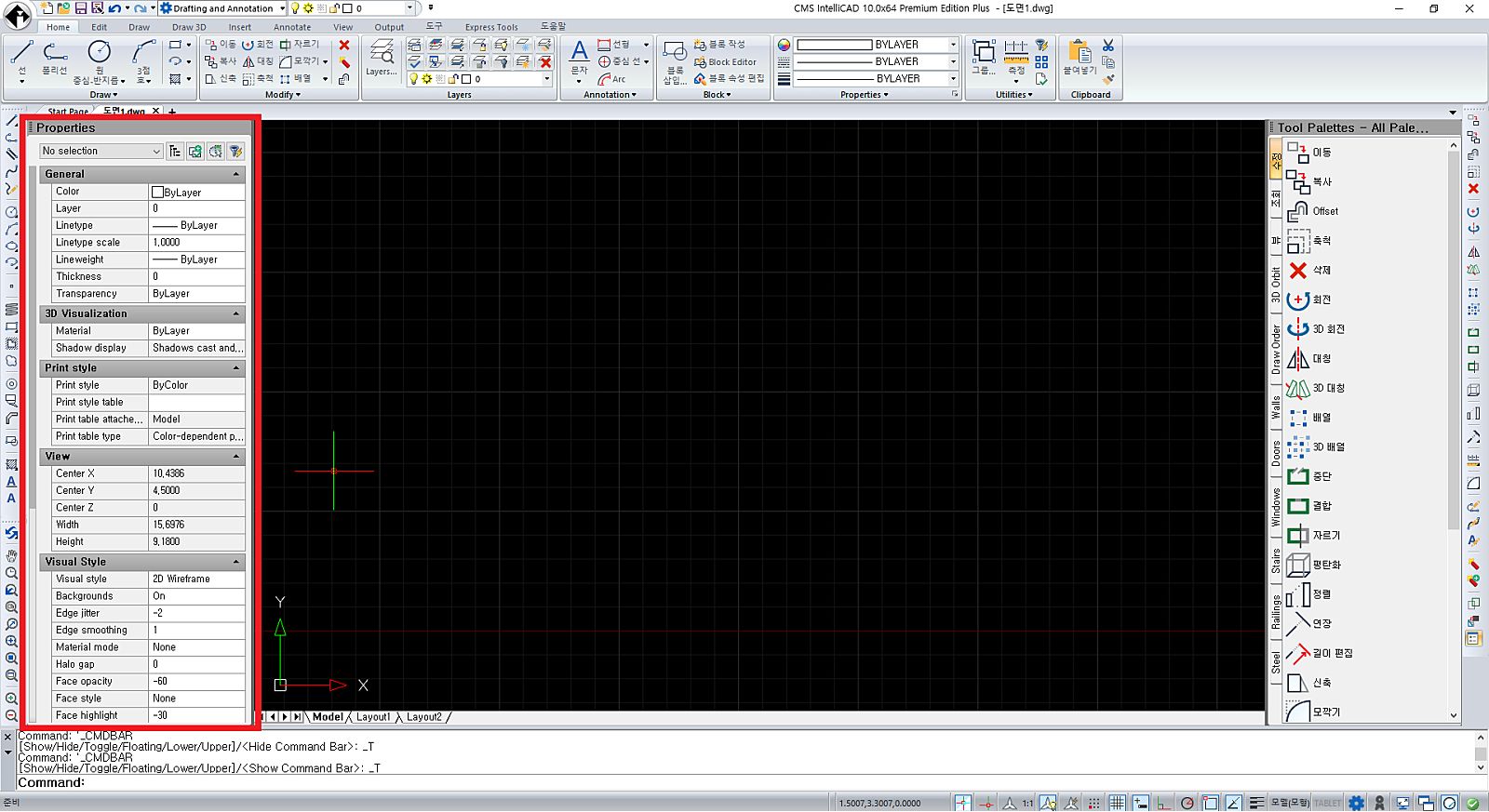

먼저, 도면 속성 부분입니다. 사진에서 빨간색 네모 박스로 표시한 속성 부분은 명령어 'PROPERTIES'를 입력하시면 왼쪽 편에 생성됩니다. 아이콘 버튼으로 켜는 방법은 아래 이어지는 내용에 있습니다.

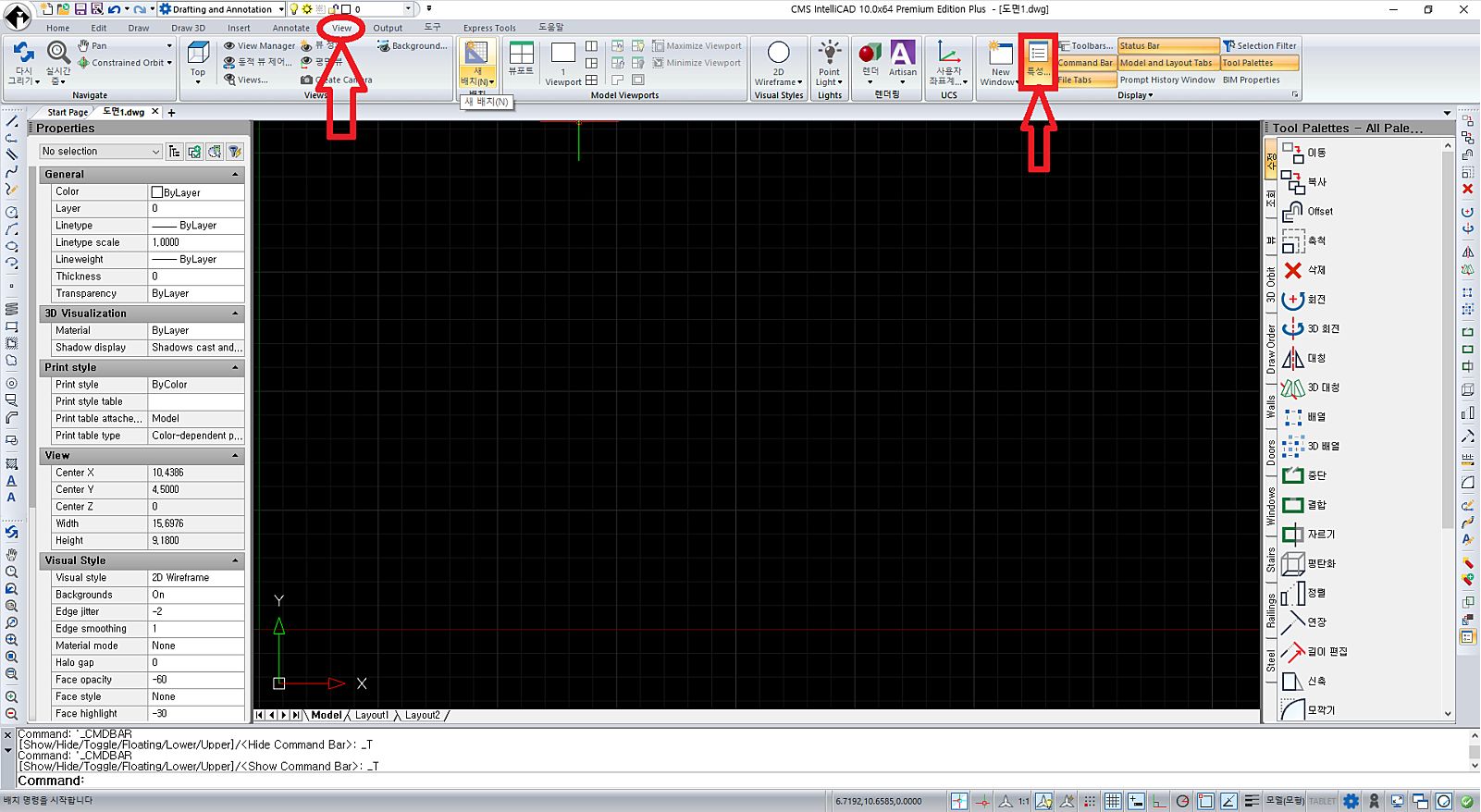

도면 속성을 켜는 아이콘은 위 사진처럼 상단 폴다운 메뉴 'View → 특성'을 누르시면 됩니다.

도면 속성은 객체와 관련된 모든 속성을 나타내는 창이기 때문에, 여러모로 아주 유용하게 활용할 수 있습니다.

2. 명령줄

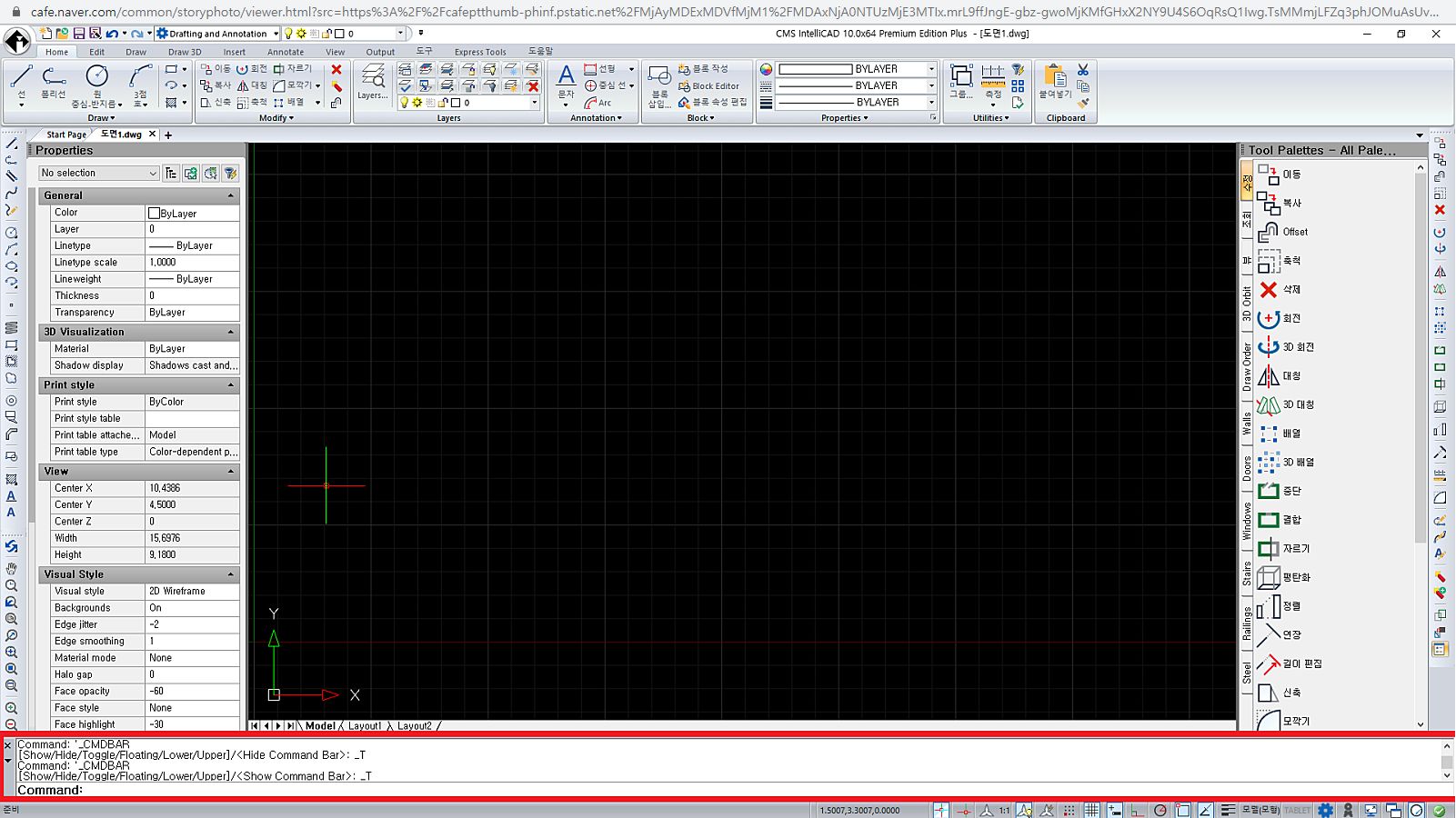

이번에는 화면 아래에 있는 명령줄을 표시하는 방법입니다. 명령어 'COMMANDLINE 또는 CMDBAR'를 입력하시면 화면 하단 쪽에 명령줄이 뜨는 것을 확인할 수 있을 겁니다.

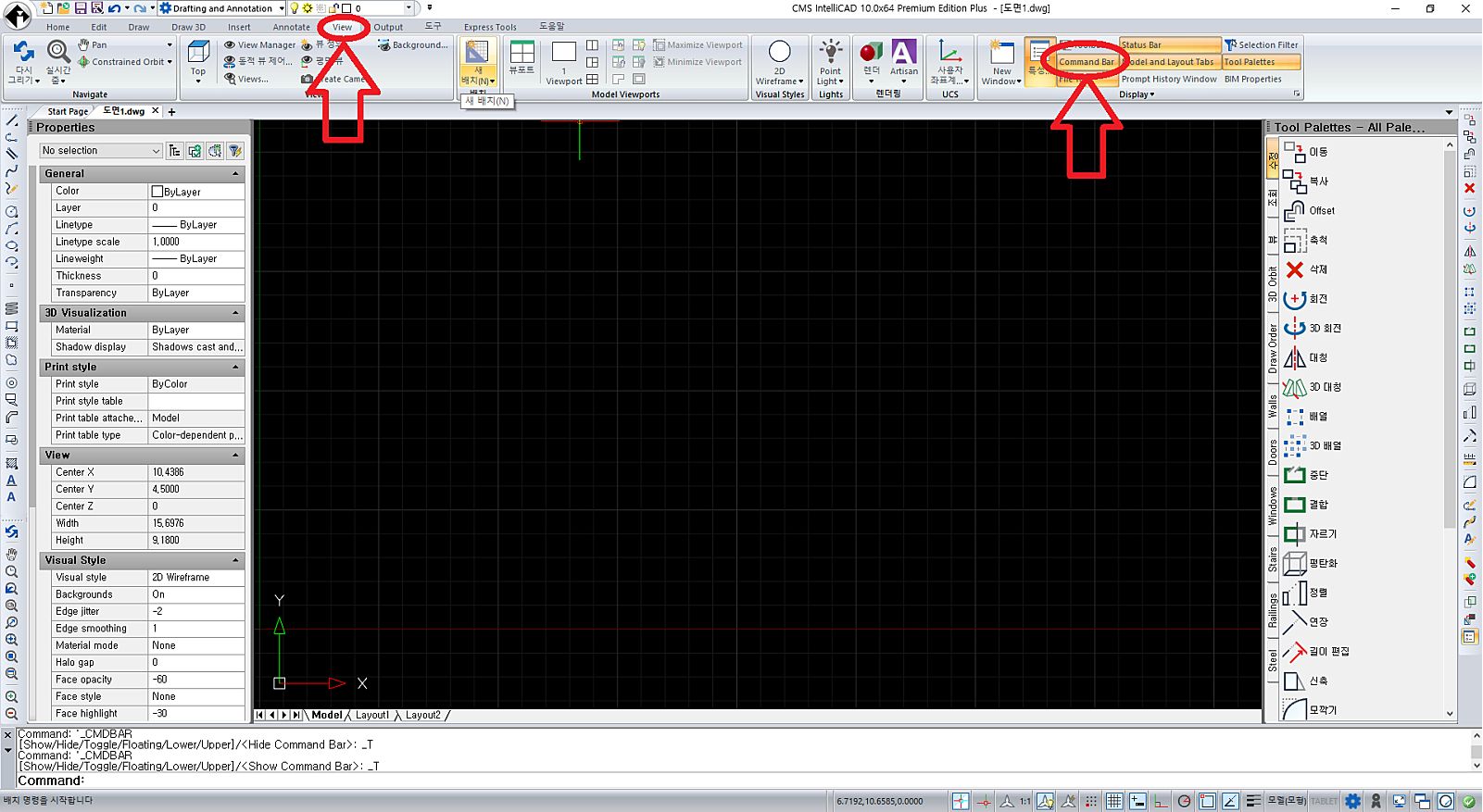

아이콘 버튼은 상단 폴다운 메뉴 'View → Command Bar'를 클릭하시면 활성화됩니다.

명령줄은 명령어 또는 단축키 등을 나타내는 창이기 때문에, 캐드 프로그램을 사용함에 있어서 절대 빼놓을 수 없는 창이죠. 간혹, 이 창을 실수로 꺼버리는 경우가 있는데, 그런 경우에는 이렇게 개별적으로 켜는 것이 가능합니다.

3. 도구 팔레트

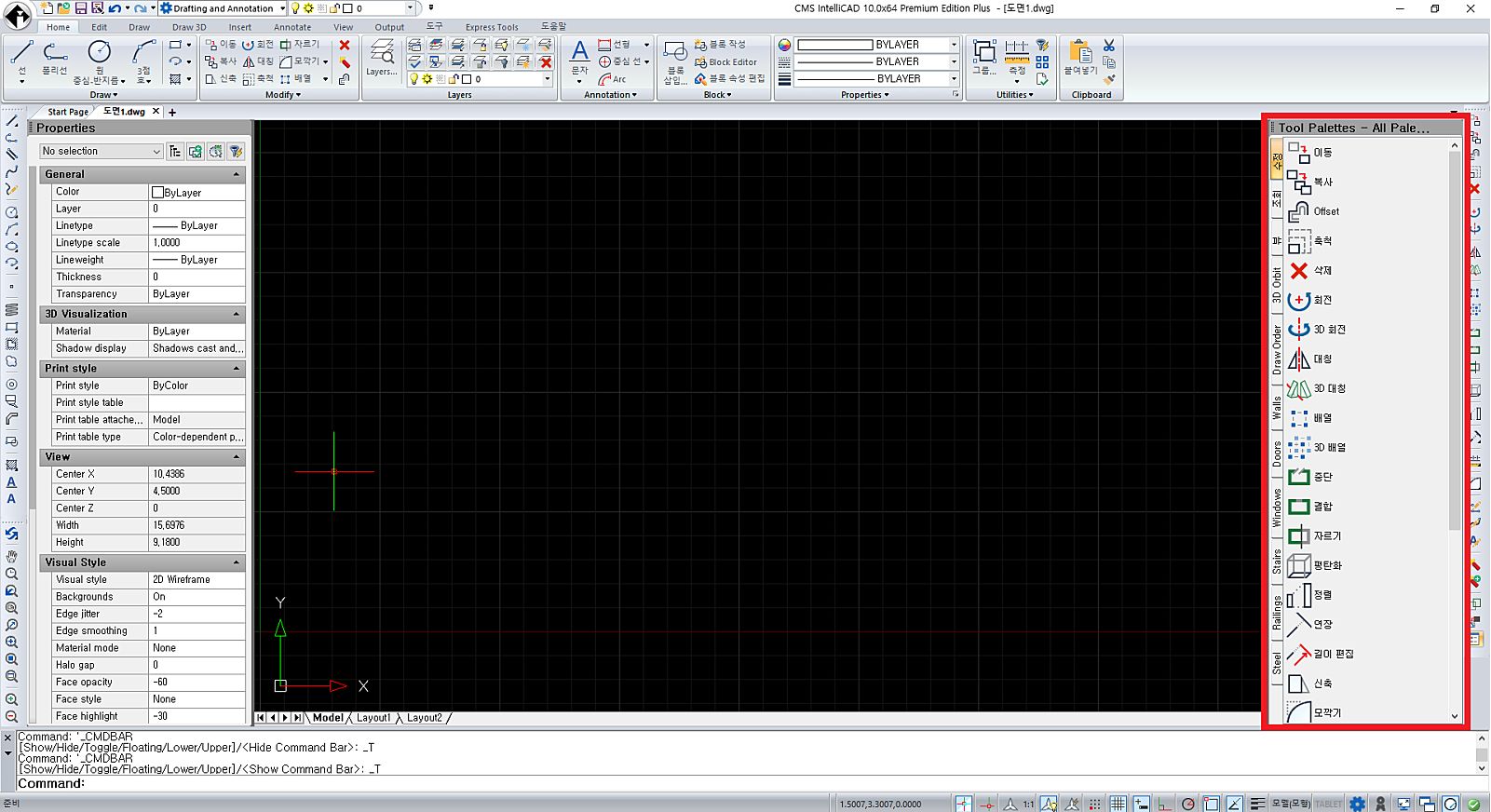

도구 팔레트는 인텔리캐드만의 특별한 기능인데요. 화면 우측에 정말 정말 사용 빈도가 높은 도구들을 모아놓은 창입니다.

도구 팔레트는 명령어 'TOOLPALETTES'로 창을 불러올 수 있습니다.

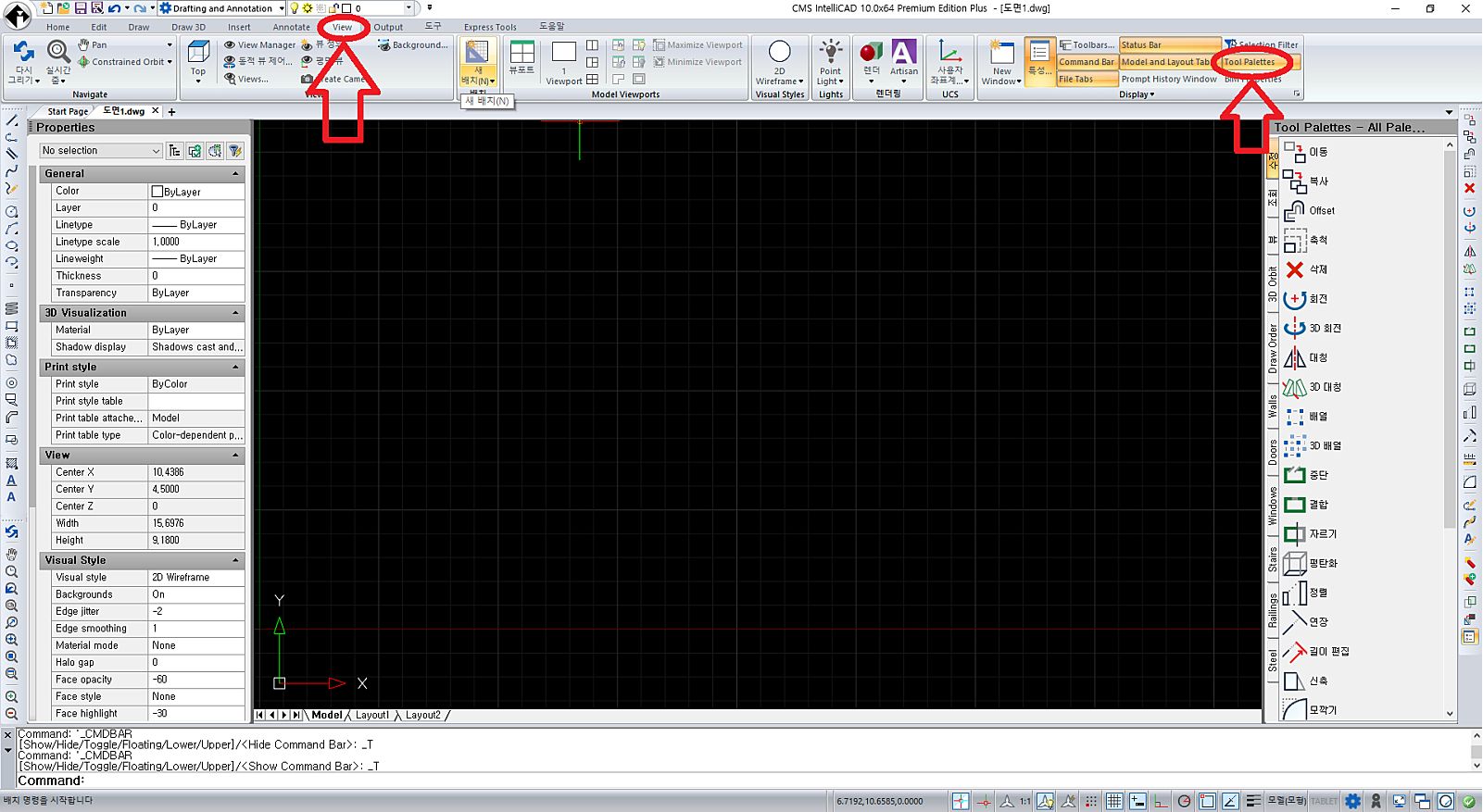

아이콘 버튼으로 불러오는 방법은 마찬가지로 상단 폴다운 메뉴에서 'View → Tool Palettes'를 클릭하시면 됩니다.

도구 팔레트는 명령어, 단축키를 사용하지 않고 클릭 한 번으로도 빠르게 기능을 활용할 수 있기 때문에, 아주 유용하게 활용이 가능합니다.

지금까지 '[인텔리캐드 10] 편리한 초기화면 설정' 이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드립니다! 감사합니다!

cafe.naver.com/intellicad

인텔리캐드 사용자 여러분! 저희 제품을 애용해주셔서 항상 감사드립니다.

인텔리캐드 자주 묻는 질문 게시판의 첫 번째 자료, 'PDF 플롯 설정하여 출력하기'입니다.

이 내용은 인텔리캐드 뿐만 아니라, 모든 캐드 프로그램에서도 활용할 수 있는 내용이기 때문에, 다른 캐드 사용자 분들도 캐드 프로그램에서 PDF 플롯 설정하여 출력하는 방법에 대해 알아가시는 데에 충분합니다. 아울러, 이 글의 마지막 부분에서 좋은 캐드 커뮤니티 사이트도 추천해드리겠습니다.

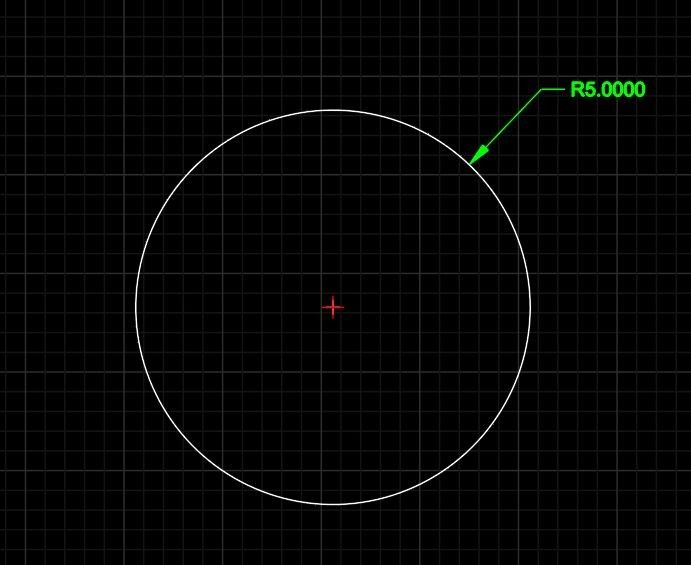

먼저, 예시를 위해 작은 원과 치수를 입력하였습니다. 도면에서 이 원과 치수만 일부 플롯하여 PDF로 변환해, 출력할 것입니다.

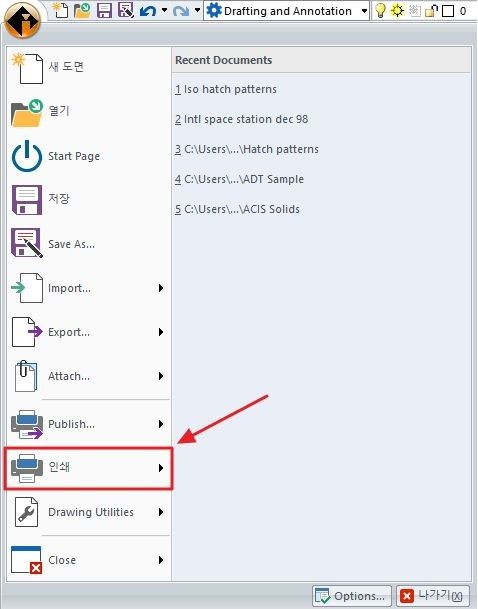

플롯 기능을 사용하기 위해서는 화면 왼쪽 상단에 있는 '인텔리캐드 로고'를 클릭합니다. 그럼, 위의 사진처럼 메뉴들이 나오는데요. 여기서 '인쇄'를 클릭합니다.

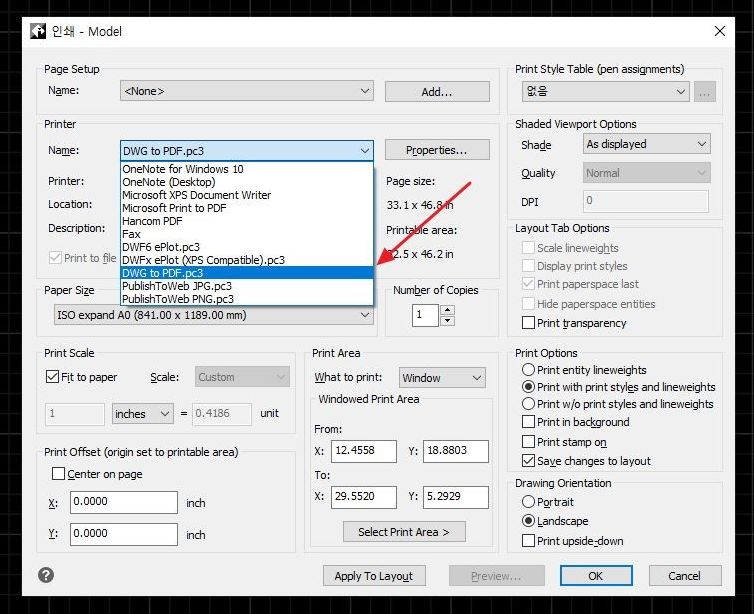

'인쇄'를 클릭하면, 이렇게 창이 하나 뜹니다. 'Printer' 부분에서 원하는 방식을 선택하시면 되는데요. 저는 예시를 위해 임의대로 'DWG to PDF'를 선택하였습니다.

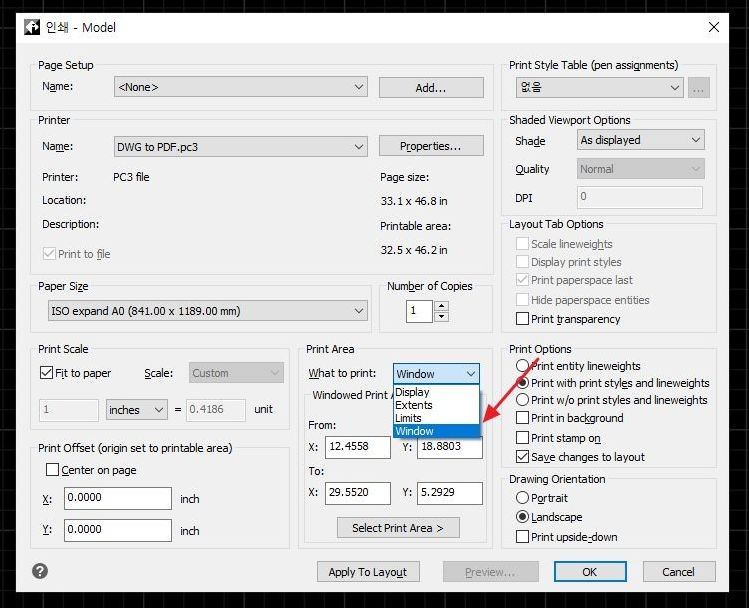

우리는 도면에서 원과 치수만 일부만 플롯하여 출력하면 되므로, 'Print Area'에서 'Window'를 선택합니다.

그리고 이렇게 필요한 부분(출력할 부분)을 드래그 영역으로 선택해줍니다.

만약, Print Area에서 Window를 선택하였는데도, 드래그 영역 설정하는 화면이 뜨지 않는다면, 아래의 'Select Print Area'를 클릭합니다. 그럼 위의 사진처럼 드래그 영역을 설정하는 화면이 뜰겁니다.

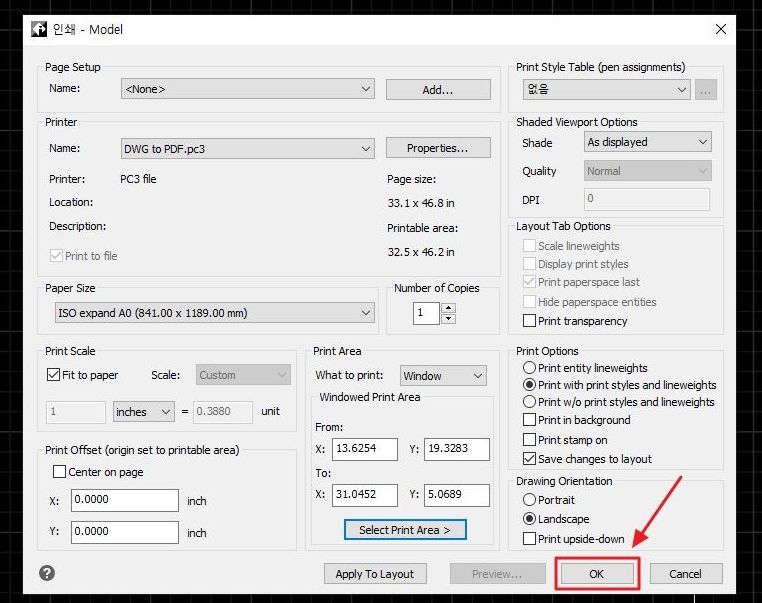

모든 플롯 설정을 마쳤으면, PDF 출력을 위해서 OK 버튼을 클릭합니다.

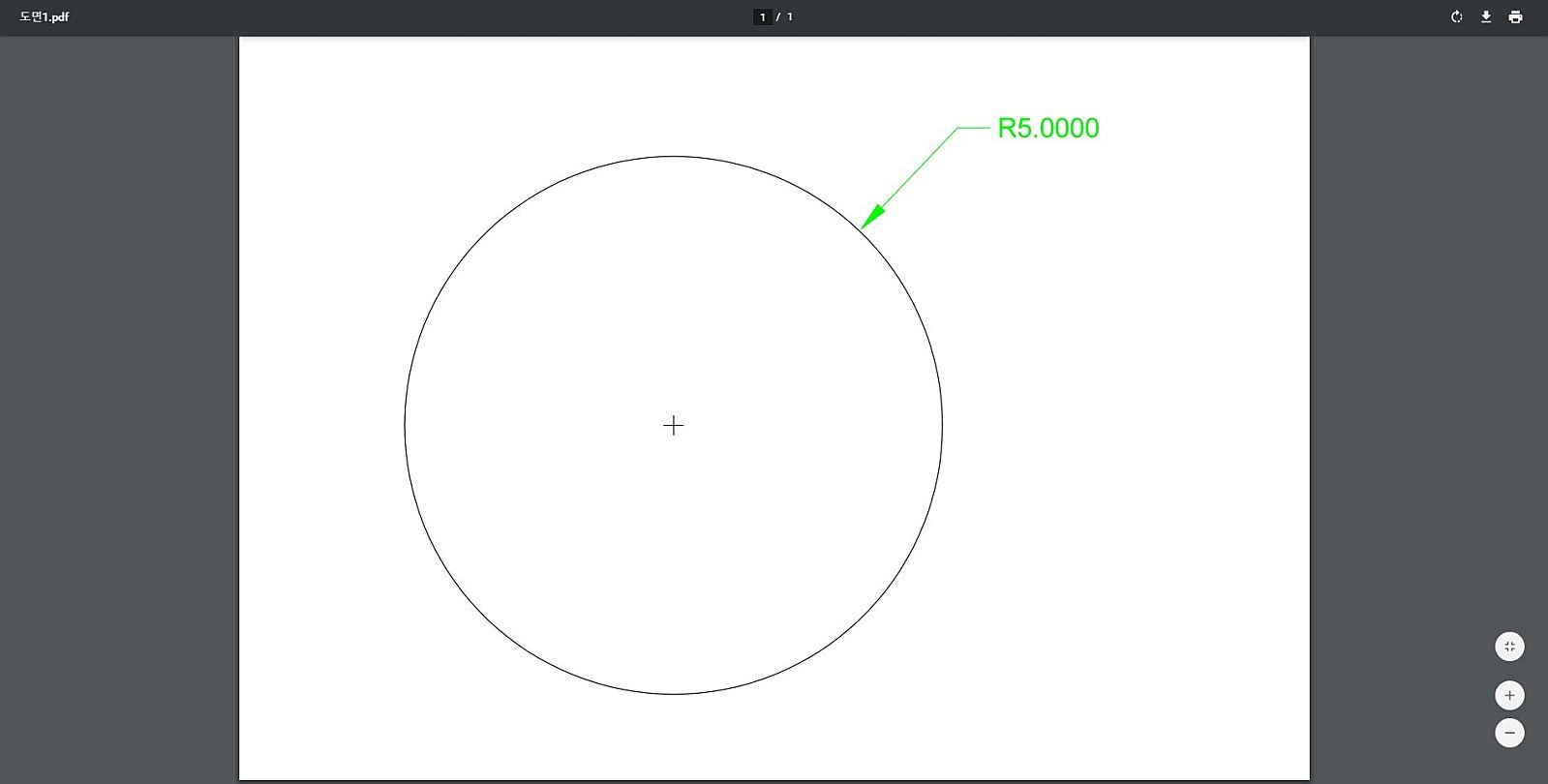

최종적으로 PDF 파일로 변환하여 출력한 모습입니다. 도면에서 드래그 영역으로 설정해준 부분만 잘 출력된 모습을 확인할 수 있습니다.

지금까지 '[인텔리캐드 10] PDF 플롯 설정하여 출력하기' 였습니다. 강의 자료가 도움이 되셨다면 '공감♥'버튼 부탁드립니다! 감사합니다!

cafe.naver.com/intellicad
