CMS캐드 회원님들 안녕하세요! 저희 제품을 구매해주셔서 감사드립니다.

저희 제품을 구매하신 후, 처음 실행하시면 위 사진처럼 경고 문구를 하나 보시게 될텐데요. 매크로를 실행할 지, 안할 지에 대한 경고 문구입니다.

"Disable macros", "Enable macros" 둘 중에 아무거나 선택하셔도 무방합니다만, "Enable macros"를 선택하시는 걸 권해드립니다.

1. 어떤 매크로인가요?

CMS 인텔리캐드 내에는 Microsoft VBA에 프로그래밍된 사용자 추가 기능에 관한 소프트웨어가 포함되어 있는데요. 이 소프트웨어를 실행할 수 있는 옵션을 허용할 지, 말지에 대한 시스템 매크로입니다. 그렇기 때문에, 캐드 프로그램 사용에는 딱히 문제가 없지만, 허용을 권장해드립니다.

2. 꼭 허용해야만 하나요?

'Disable macros'을 선택하셔도 CMS캐드로 작업하는 데에는 전혀 지장이 없습니다.

3. 프로그램 실행할 때마다 창이 계속 떠요.

매크로 실행 여부를 묻는 창은 CMS캐드를 실행할 때마다 뜹니다. 만약, 이를 다시 보고싶지 않으시다면, 왼쪽 아래에 있는 'Show security level dialog'에 체크 표시를 한 뒤, 'Disable macros' 또는 'Enable macros'를 클릭합니다.

그럼 위 사진처럼 창이 하나 뜨는데요. 사진과 동일하게 선택하신 후, 하단의 'OK' 버튼을 클릭하시면 이제 더 이상 창이 뜨지 않을 것입니다.

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• CMS캐드 2D <1 Copy> (가격 : 25만원, VAT 별도, 영구 라이센스)

• CMS캐드 2D <2 Copy> (가격 : 35만원, VAT 별도, 영구 라이센스)

• CMS캐드 3D 풀버전 <2 Copy> (가격 : 49만원, VAT 별도, 영구 라이센스)

• CMS캐드 2D 무제한 업데이트 <1 Copy> (가격 : 69만원, VAT 별도, 영구 라이센스 & 무제한 최신 업데이트)

(2022. 04 .22 기준 가격)

<CMS 캐드 네이버 공식 카페>

CMS캐드 회원님들 안녕하세요! 저희 제품을 애용해주셔서 항상 감사드립니다.

저희 CMS 캐드를 처음 구입하신 후! 야심차게 도면을 열었지만, 기존에 사용하고 있던 캐드 프로그램으로 도면이 열리는 경우가 있으셨을 겁니다.

이번 글에서는 이를 간단하게 해결할 수 있는, "윈도우에서 CMS 캐드를 '기본 캐드'로 설정하는 방법"에 대해 설명해드립니다.

1. 윈도우에서 CMS 캐드를 기본 캐드로 설정하기

기존에 사용하시던 컴퓨터에 CMS 캐드를 설치하시더라도, 위의 사진처럼 DWG 확장자의 도면 파일을 보시면, 썸네일 우측 하단에 현재 기본 설정되어 있는 '캐드 프로그램의 로고'가 보일 것입니다.

현재는 타 캐드 프로그램이 DWG 확장자 파일의 기본 프로그램으로 설정되어 있지만, 이를 CMS 캐드로 변경할 것입니다.

1. 도면 파일에 마우스 오른쪽 버튼을 클릭
2. 연결 프로그램(H)
3. 다른 앱 선택(C)

이 순서대로 클릭합니다. 만약, '다른 앱 선택(C)'를 클릭하지 않고, 위에 있는 "CMS intelliCAD 10.0 Premium Edition Plus"를 클릭하신다면, CMS 캐드를 윈도우 기본 캐드 프로그램으로 사용하는 것이 아닌, '일회성'으로 사용하게 됩니다.

따라서, 만약에 CMS 캐드를 기본 캐드 프로그램으로 사용하시다가, 다른 캐드 프로그램을 사용할 일이 있으시다면, 이렇게 '일회성'으로 사용하시면 됩니다.

'다른 앱 선택(C)'를 클릭하시면, 위 사진처럼 창이 하나 뜹니다. 이 곳에서 CMS 캐드 프로그램을 선택하신 후, 순서대로 클릭하시면 설정이 완료됩니다. 이제 DWG 확장자의 도면 파일을 실행하면 항상 CMS 캐드 프로그램이 열릴 것입니다.

처음의 도면 파일을 다시 보니, CMS캐드 로고가 잘 들어간 것을 확인할 수 있었습니다.

지금까지 '윈도우에서 CMS캐드를 기본 캐드로 설정하는 방법'에 대한 내용이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드립니다! 좋은 하루 보내세요~~

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• CMS캐드 2D <1 Copy> (가격 : 25만원, VAT 별도, 영구 라이센스)

• CMS캐드 2D <2 Copy> (가격 : 35만원, VAT 별도, 영구 라이센스)

• CMS캐드 3D 풀버전 <2 Copy> (가격 : 49만원, VAT 별도, 영구 라이센스)

• CMS캐드 2D 무제한 업데이트 <1 Copy> (가격 : 69만원, VAT 별도, 영구 라이센스 & 무제한 최신 업데이트)

(2021. 01 .18 기준 가격)

<CMS 캐드 네이버 공식 카페>

인텔리캐드 회원님들 안녕하세요! 저희 제품을 애용해주셔서 항상 감사드립니다.

지난 글의 '십자선 길이 조절 방법'에 이어서 이번 내용은 '캐드에서 선택 박스(Pick Box)'의 크기 조절 방법'에 대한 내용입니다.

1. 캐드 선택 박스(Pick Box) 크기 조절하는 방법!

십자선의 중앙에 있는 이 사각형이 '선택 박스(Pick Box)'입니다. 이 선택 박스(Pick Box)의 크기를 조절하는 방법을 알려드리겠습니다.

선택 박스(Pick Box)의 크기를 조절하기 위해서는 명령어 "PICKBOX"를 사용하시면 됩니다.

PICKBOX 명령어를 입력하시면, 아래의 명령바에 위 사진같은 문구(Enter new value for PICKBOX <3>)가 뜰텐데요. 선택 박스(Pick Box)의 새로운 값을 입력하라는 의미입니다.

선택 박스(Pick Box)의 기본 값은 3이며, 0부터 최대 50까지 입력이 가능합니다. 대략적으로 원하는 값을 입력하시면 되겠습니다. 저는 10을 입력해보겠습니다.

10의 값을 입력하고난 후, 선택 박스(Pick Box)와 십자선의 모습입니다. 처음 사진에 비해서 선택 박스(Pick Box)가 적당히 커졌죠? 값을 대략 입력해보시면서 적절한 값을 찾으시면 되겠습니다.

지금까지 '[인텔리캐드 10] 선택 박스(Pick Box) 크기 조절 방법'이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드립니다! 좋은 하루 보내세요~!

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• CMS캐드 2D <1 Copy> (가격 : 25만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D <2 Copy> (가격 : 35만원, VAT 별도, 영구 라이센스)
• CMS캐드 3D 풀버전 <2 Copy> (가격 : 49만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D 무제한 업데이트 <1 Copy> (가격 : 69만원, VAT 별도, 영구 라이센스 & 무제한 최신 업데이트)

(2021. 01 .13 기준 가격)

<CMS 캐드 네이버 공식 카페>

인텔리캐드 회원님들 안녕하세요! 저희 제품을 애용해주셔서 항상 감사드립니다.

이번 내용은 '캐드에서 십자선 길이 조절 방법'에 대한 내용입니다.

1. 캐드 십자선 길이 조절 방법

바로, 위 사진에 보이는 이 십자선의 길이를 조절할 것인데요. 이 십자선의 길이를 조절하기 위해서는 옵션 창을 열어야 합니다. 옵션 창을 여는 명령어는 "OPTIONS"이며, 보통은 OP까지만 입력해도 됩니다.

"OPTIONS" 명령어를 입력하면 나오는 옵션 창입니다. 이 곳에서는 명령바, 도면 창, 유저 인터페이스 등 다양한 설정을 할 수 있습니다.

십자선의 길이를 조절하기 위해서는 위 사진에 적혀있는 순서대로, 옵션 창의 상단 메뉴 탭에서 'Display'를 선택한 후, 'Cursor Options...'을 클릭합니다.

'Cursor Options...'를 입력하면 위 사진처럼 또다른 창이 하나 더 뜨는데요. 크로스헤어(십자선) 사이즈의 값을 조절하시면 됩니다. 기본값은 5이며, 최솟값 1부터 최댓값 100까지 설정이 가능합니다. 저는 100으로 설정해보겠습니다.

모든 설정을 마치셨으면 하단의 'OK' 버튼을 클릭합니다.

보시는 바와 같이, 십자선이 화면을 꽉 채워, 최대치로 설정된 것을 확인할 수 있었습니다. 캐드에서 십자선의 길이를 무제한으로 늘리고자 하신다면, 이렇게 설정하시면 되겠습니다.

지금까지 '[인텔리캐드 10] 십자선 길이 조절 방법!' 이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드립니다! 좋은 하루 보내세요~!

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• CMS캐드 2D <1 Copy> (가격 : 25만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D <2 Copy> (가격 : 35만원, VAT 별도, 영구 라이센스)
• CMS캐드 3D 풀버전 <2 Copy> (가격 : 49만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D 무제한 업데이트 <1 Copy> (가격 : 69만원, VAT 별도, 영구 라이센스 & 무제한 최신 업데이트)

(2021. 01 .12 기준 가격)

<CMS캐드 네이버 공식 카페>

인텔리캐드 회원님들! 안녕하세요!

저희 제품을 애용해주셔서 항상 감사드립니다.

이번 포스팅 내용은 저희 카페 회원님께서 질문해주신 '[인텔리캐드 10] 여러 도면 한 번에 인쇄하기'에 대한 설명 내용입니다.

1. Publish 명령어 및 아이콘

여러 도면을 한 번에 인쇄하기 위해서는 'Publish' 명령어를 사용하시면 됩니다.

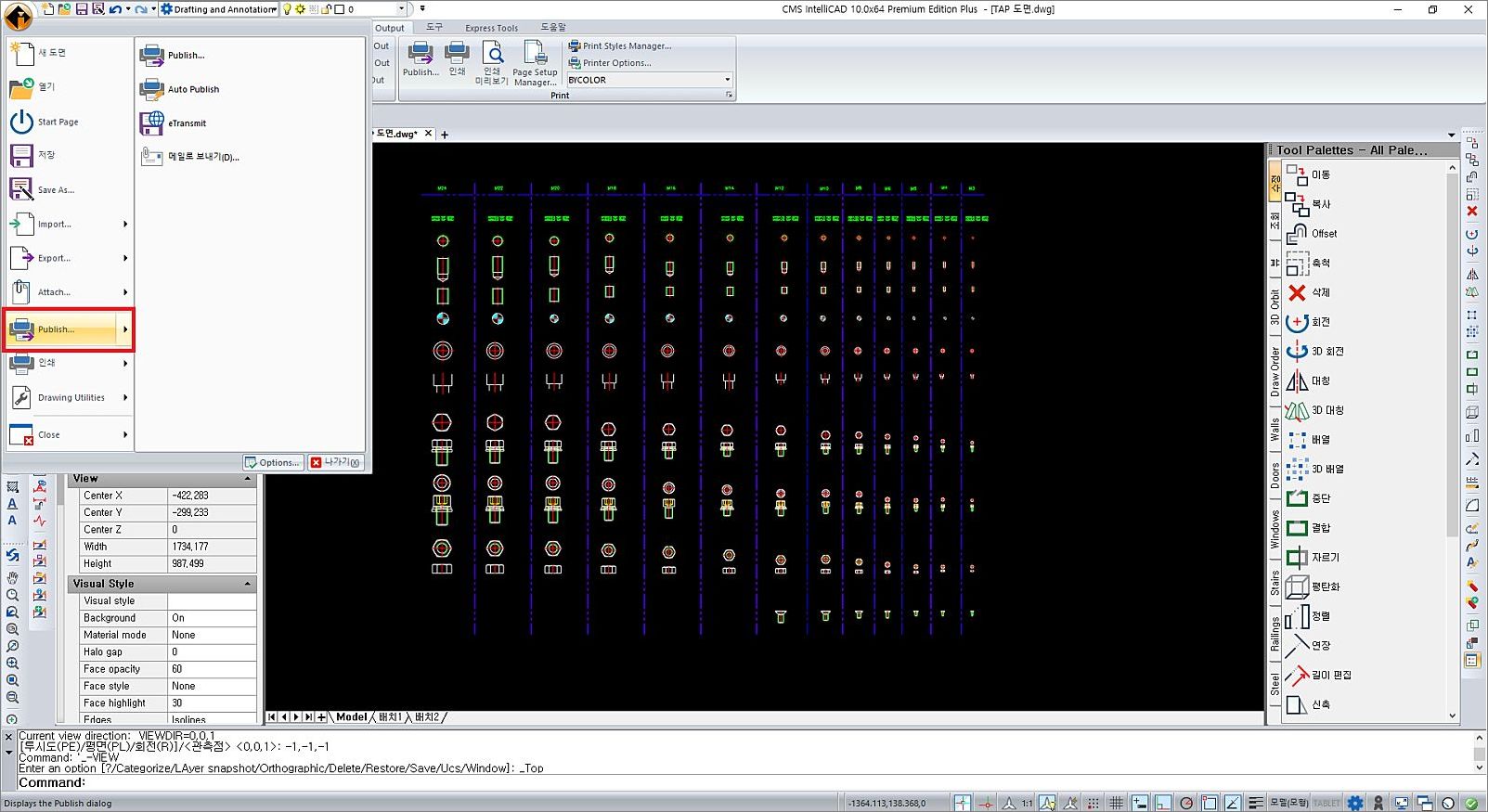

'Publish'의 아이콘은 좌측 상단에 있는 '인텔리캐드 로고'를 클릭하고 나오는 메뉴에서 'Publish' 아이콘을 클릭하시면 됩니다.

2. 여러 도면 한 번에 인쇄하기

그러면 위의 사진처럼 현재 캐드 프로그램에 켜져있는 모든 도면을 확인할 수 있습니다.

이제 여기서 인쇄할 파일만 남겨두고 필요없는 파일들은 모두 지워줍니다.

다음에는 인쇄할 도면의 설정을 해주어야 하는데요. 설정할 시트를 더블클릭한 후, 'Modify...'를 클릭하시면 인쇄 설정을 하실 수 있습니다.

이번 글에서는 PDF로 인쇄를 진행해보도록 하겠습니다. 인쇄 설정을 모두 마친 뒤, 우측 하단의 'OK'를 클릭해줍니다.

각각의 시트들을 모두 설정해준 뒤, 각 시트들을 클릭해보시면 인쇄할 장치 등 관련 정보들을 확인해보실 수 있습니다. 모두 확인을 마쳤다면, 우측 하단의 'Publish' 버튼을 클릭하여 인쇄를 진행합니다.

총 3개의 도면이 모두 잘 인쇄된 것을 확인할 수 있었습니다. 이 글에서는 PDF 파일로 인쇄를 진행하였지만, 프린터를 사용하여 종이에 인쇄하여도 동일하게 여러 도면을 인쇄할 수 있습니다.

지금까지 '[인텔리캐드 10] 여러 도면 한 번에 인쇄하기' 였습니다. 자료가 도움이 되셨다면, '공감♥' 버튼 부탁드립니다! 좋은 하루 보내세요~!

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• CMS캐드 2D <1 Copy> (가격 : 25만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D <2 Copy> (가격 : 35만원, VAT 별도, 영구 라이센스)
• CMS캐드 3D 풀버전 <2 Copy> (가격 : 49만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D 무제한 업데이트 <1 Copy> (가격 : 69만원, VAT 별도, 영구 라이센스 & 무제한 최신 업데이트)

(2021. 01 .06 기준 가격)

<CMS캐드 네이버 공식 카페>

인텔리캐드 회원님들! 안녕하세요. 저희 제품을 애용해주셔서 항상 감사드립니다.

이번 내용은 '[인텔리캐드 10] 치수 스타일 설정 방법 (색상, 글자, 형식 등)'에 대한 내용입니다.

1. 치수 스타일 관리자 아이콘 위치 & 명령어

치수 설정을 하기 위해서는 '치수 스타일 관리자' 창을 열어야 하는데요. 치수 스타일 관리자의 아이콘과 명령어부터 알아보도록 하겠습니다.

'치수 스타일 관리자'의 아이콘은 인텔리캐드 상단의 폴다운 메뉴에서 Annotate(주석)에 있습니다. 'Annotate(주석) → Dimensions(치수) → 치수 설정...'에서 '치수 설정...'을 클릭하시면 되겠습니다.

치수 스타일 관리자 창을 여는 명령어는 'Dimstyle'입니다. 명령창에 D(Dimstyle)와 엔터만 입력하셔도 됩니다.

2. 치수 스타일 관리자

아이콘이나 명령어를 입력하시면 볼 수 있는 '치수 스타일 관리자' 창 화면입니다. 이곳에서는 치수 스타일을 새로 만들거나 삭제, 수정 등의 관리를 할 수 있습니다. 용도에 따라 여러 개의 치수 스타일을 만들어 사용하는 것도 가능합니다.

하지만, 지금은 치수 스타일 설정에 대한 내용을 다루고 있으므로, 우측에서 'Modify...'를 클릭합니다.

이 화면이 치수 스타일 관리자에서 'Modify...'를 클릭하면 볼 수 있는 창 화면입니다. 이곳에서 치수의 스타일(색깔, 문자 크기, 형식, 공차, 단위 등)의 모든 설정하실 수 있습니다.

3. 자주 사용하는 기능

치수 스타일 관리자에서 통상적으로 자주 사용하는 기능이나, 질문이 간혹들어오는 기능들에 대해서만 간략히 소개해드리겠습니다.

'치수 스타일 관리자' 상단 탭에서 '선'을 클릭하시면 치수선에 대한 설정들을 할 수 있습니다. 이곳에서 보통은 치수의 색상이나 선가중치, 선의 모양 등을 설정합니다.

이번에는 상단 탭에서 '화살표' 부분입니다. 이곳에서는 '중심선 표시(Center Marks)'를 간혹 질문하시는데요. 중심선의 크기나 모양(선, 점, 십자선 표시 등) 등을 설정하실 수 있습니다.

지금까지 '[인텔리캐드 10] 치수 스타일 설정 방법(색상, 글자, 형식 등)'에 대한 내용이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드립니다! 좋은 하루 보내세요~!

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• CMS캐드 2D <1 Copy> (가격 : 25만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D <2 Copy> (가격 : 35만원, VAT 별도, 영구 라이센스)
• CMS캐드 3D 풀버전 <2 Copy> (가격 : 49만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D 무제한 업데이트 <1 Copy> (가격 : 69만원, VAT 별도, 영구 라이센스 & 무제한 최신 업데이트)

(2021. 01 .05 기준 가격)
