인텔리캐드 회원님들 안녕하세요! 저희 제품을 애용해주셔서 항상 감사드립니다.

지난 글의 '십자선 길이 조절 방법'에 이어서 이번 내용은 '캐드에서 선택 박스(Pick Box)'의 크기 조절 방법'에 대한 내용입니다.

1. 캐드 선택 박스(Pick Box) 크기 조절하는 방법!

십자선의 중앙에 있는 이 사각형이 '선택 박스(Pick Box)'입니다. 이 선택 박스(Pick Box)의 크기를 조절하는 방법을 알려드리겠습니다.

선택 박스(Pick Box)의 크기를 조절하기 위해서는 명령어 "PICKBOX"를 사용하시면 됩니다.

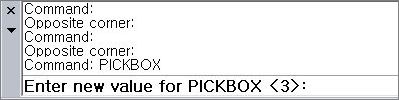

PICKBOX 명령어를 입력하시면, 아래의 명령바에 위 사진같은 문구(Enter new value for PICKBOX <3>)가 뜰텐데요. 선택 박스(Pick Box)의 새로운 값을 입력하라는 의미입니다.

선택 박스(Pick Box)의 기본 값은 3이며, 0부터 최대 50까지 입력이 가능합니다. 대략적으로 원하는 값을 입력하시면 되겠습니다. 저는 10을 입력해보겠습니다.

10의 값을 입력하고난 후, 선택 박스(Pick Box)와 십자선의 모습입니다. 처음 사진에 비해서 선택 박스(Pick Box)가 적당히 커졌죠? 값을 대략 입력해보시면서 적절한 값을 찾으시면 되겠습니다.

지금까지 '[인텔리캐드 10] 선택 박스(Pick Box) 크기 조절 방법'이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드립니다! 좋은 하루 보내세요~!

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• CMS캐드 2D <1 Copy> (가격 : 25만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D <2 Copy> (가격 : 35만원, VAT 별도, 영구 라이센스)
• CMS캐드 3D 풀버전 <2 Copy> (가격 : 49만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D 무제한 업데이트 <1 Copy> (가격 : 69만원, VAT 별도, 영구 라이센스 & 무제한 최신 업데이트)

(2021. 01 .13 기준 가격)

<CMS 캐드 네이버 공식 카페>

인텔리캐드 회원님들 안녕하세요! 저희 제품을 애용해주셔서 항상 감사드립니다.

이번 내용은 '캐드에서 십자선 길이 조절 방법'에 대한 내용입니다.

1. 캐드 십자선 길이 조절 방법

바로, 위 사진에 보이는 이 십자선의 길이를 조절할 것인데요. 이 십자선의 길이를 조절하기 위해서는 옵션 창을 열어야 합니다. 옵션 창을 여는 명령어는 "OPTIONS"이며, 보통은 OP까지만 입력해도 됩니다.

"OPTIONS" 명령어를 입력하면 나오는 옵션 창입니다. 이 곳에서는 명령바, 도면 창, 유저 인터페이스 등 다양한 설정을 할 수 있습니다.

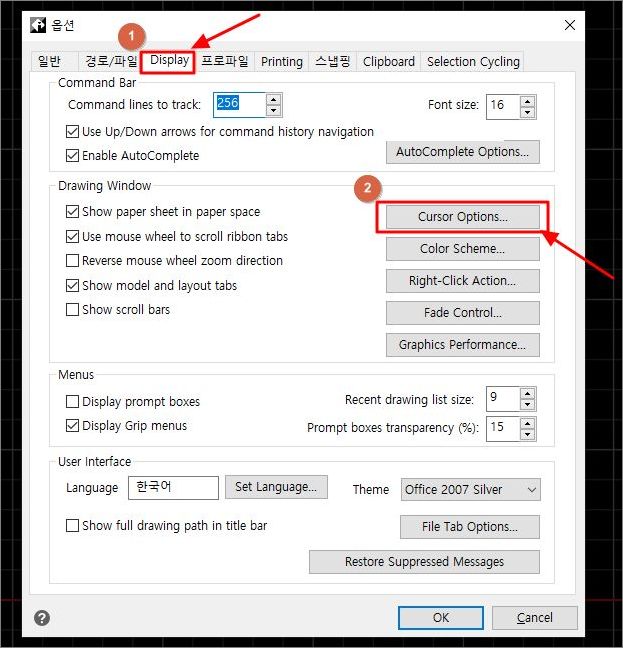

십자선의 길이를 조절하기 위해서는 위 사진에 적혀있는 순서대로, 옵션 창의 상단 메뉴 탭에서 'Display'를 선택한 후, 'Cursor Options...'을 클릭합니다.

'Cursor Options...'를 입력하면 위 사진처럼 또다른 창이 하나 더 뜨는데요. 크로스헤어(십자선) 사이즈의 값을 조절하시면 됩니다. 기본값은 5이며, 최솟값 1부터 최댓값 100까지 설정이 가능합니다. 저는 100으로 설정해보겠습니다.

모든 설정을 마치셨으면 하단의 'OK' 버튼을 클릭합니다.

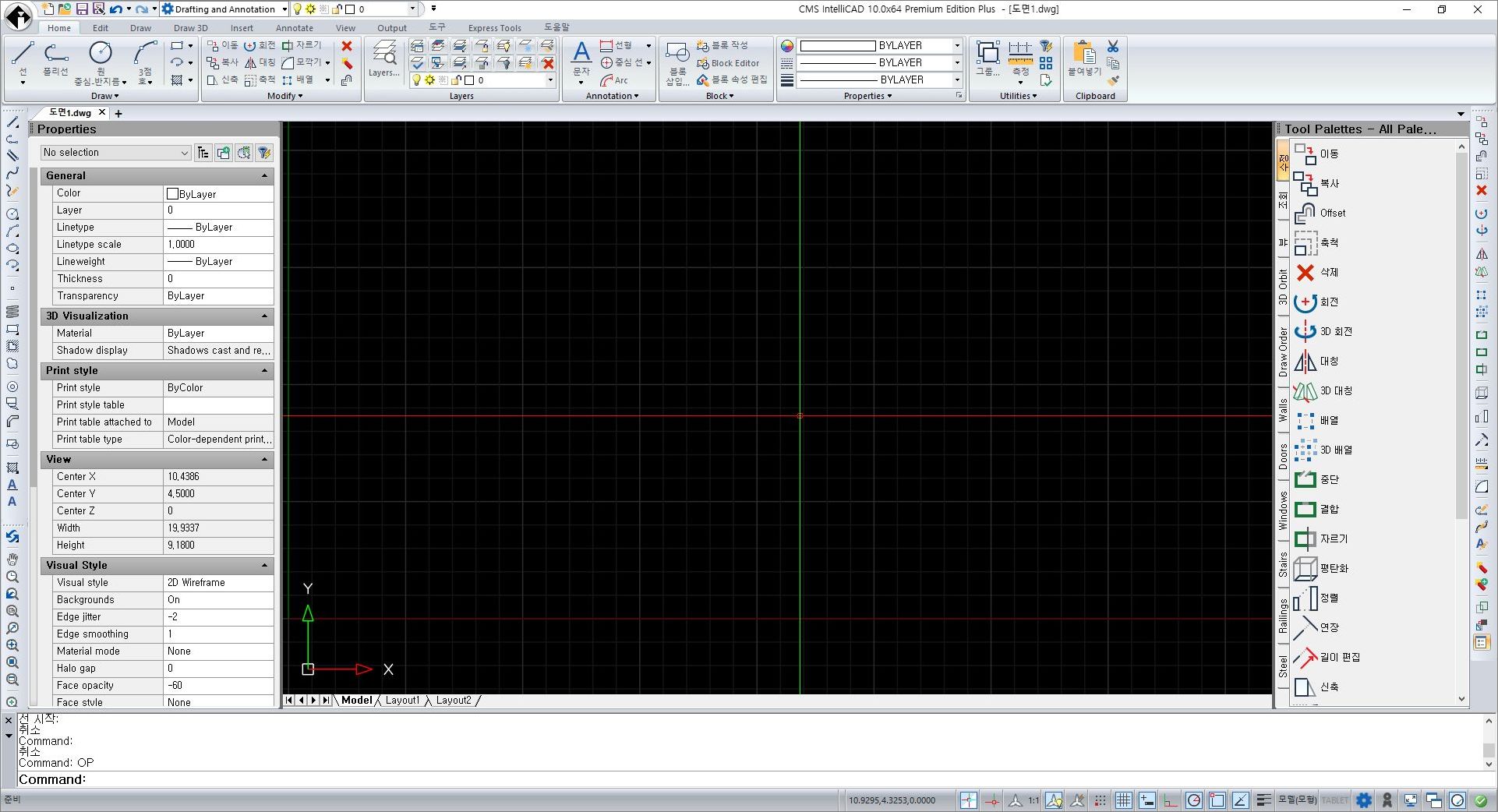

보시는 바와 같이, 십자선이 화면을 꽉 채워, 최대치로 설정된 것을 확인할 수 있었습니다. 캐드에서 십자선의 길이를 무제한으로 늘리고자 하신다면, 이렇게 설정하시면 되겠습니다.

지금까지 '[인텔리캐드 10] 십자선 길이 조절 방법!' 이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드립니다! 좋은 하루 보내세요~!

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• CMS캐드 2D <1 Copy> (가격 : 25만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D <2 Copy> (가격 : 35만원, VAT 별도, 영구 라이센스)
• CMS캐드 3D 풀버전 <2 Copy> (가격 : 49만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D 무제한 업데이트 <1 Copy> (가격 : 69만원, VAT 별도, 영구 라이센스 & 무제한 최신 업데이트)

(2021. 01 .12 기준 가격)

<CMS캐드 네이버 공식 카페>

인텔리캐드 회원님들! 안녕하세요!

저희 제품을 애용해주셔서 항상 감사드립니다.

이번 포스팅 내용은 저희 카페 회원님께서 질문해주신 '[인텔리캐드 10] 여러 도면 한 번에 인쇄하기'에 대한 설명 내용입니다.

1. Publish 명령어 및 아이콘

여러 도면을 한 번에 인쇄하기 위해서는 'Publish' 명령어를 사용하시면 됩니다.

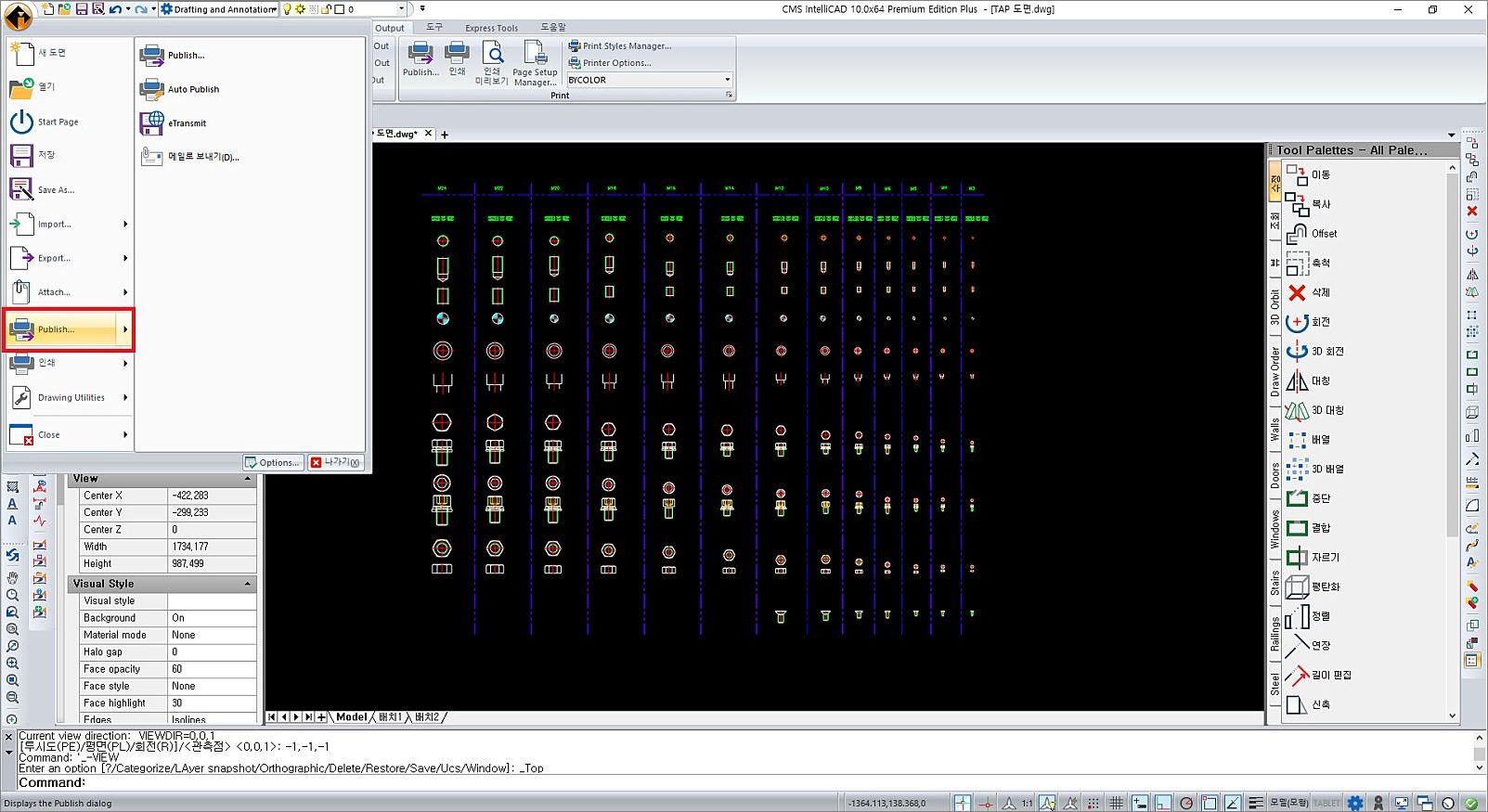

'Publish'의 아이콘은 좌측 상단에 있는 '인텔리캐드 로고'를 클릭하고 나오는 메뉴에서 'Publish' 아이콘을 클릭하시면 됩니다.

2. 여러 도면 한 번에 인쇄하기

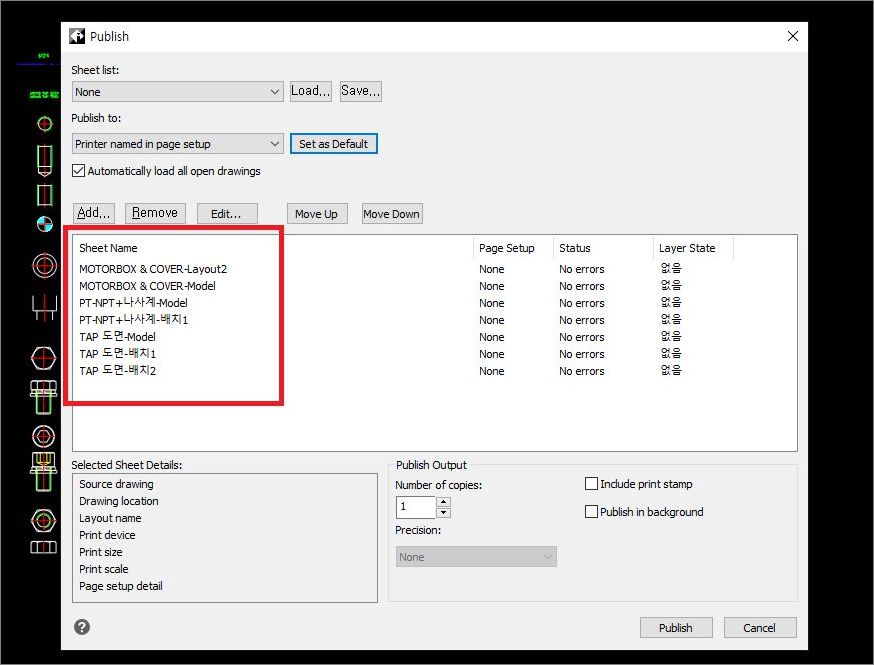

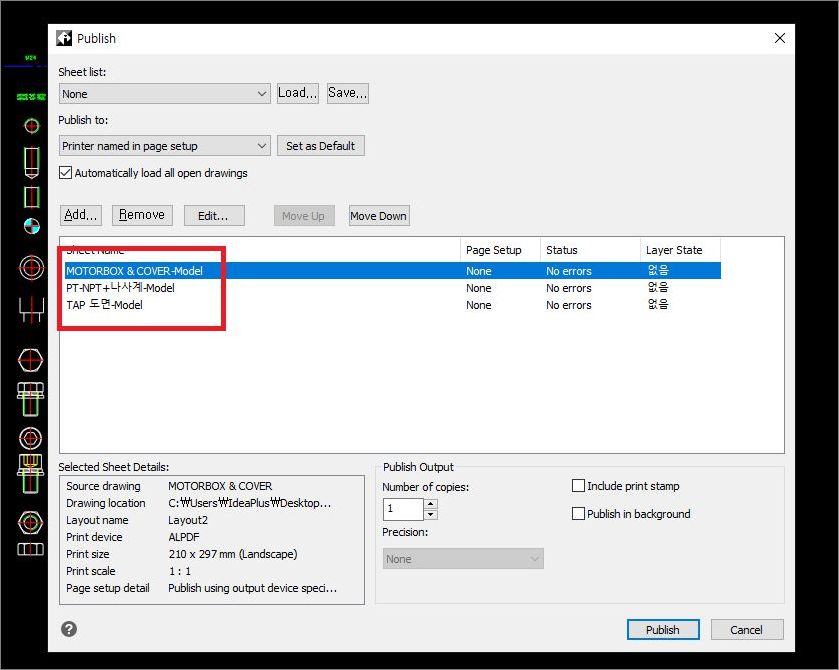

그러면 위의 사진처럼 현재 캐드 프로그램에 켜져있는 모든 도면을 확인할 수 있습니다.

이제 여기서 인쇄할 파일만 남겨두고 필요없는 파일들은 모두 지워줍니다.

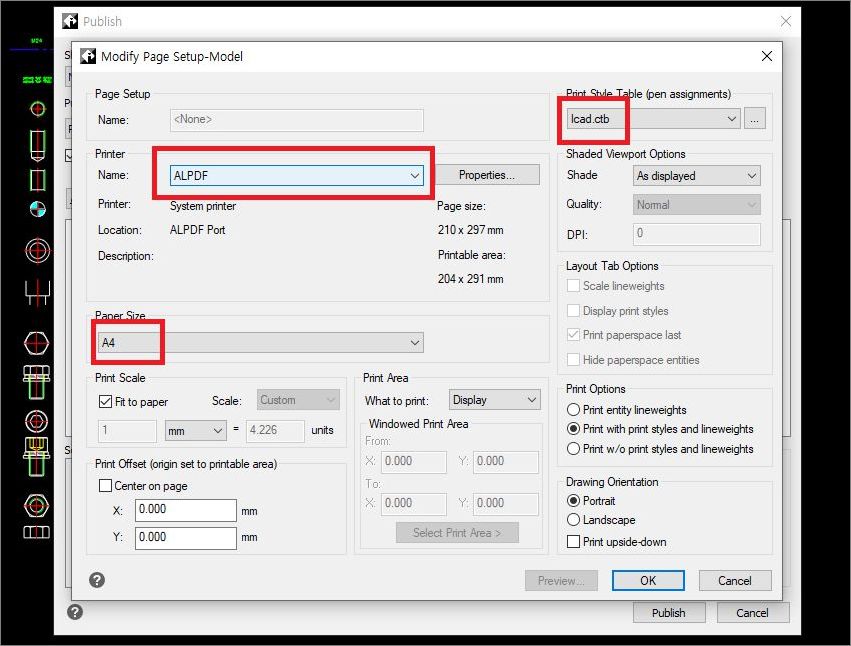

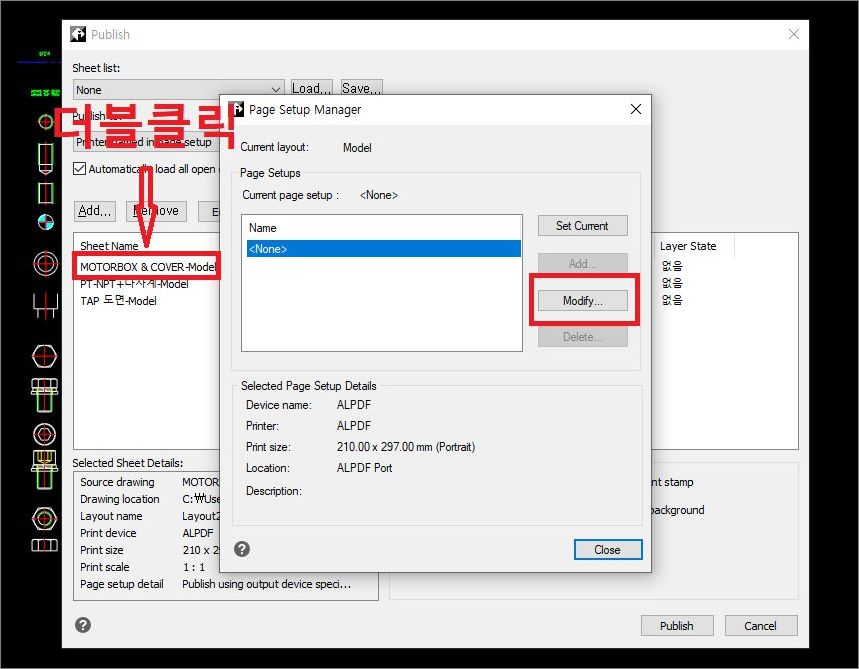

다음에는 인쇄할 도면의 설정을 해주어야 하는데요. 설정할 시트를 더블클릭한 후, 'Modify...'를 클릭하시면 인쇄 설정을 하실 수 있습니다.

이번 글에서는 PDF로 인쇄를 진행해보도록 하겠습니다. 인쇄 설정을 모두 마친 뒤, 우측 하단의 'OK'를 클릭해줍니다.

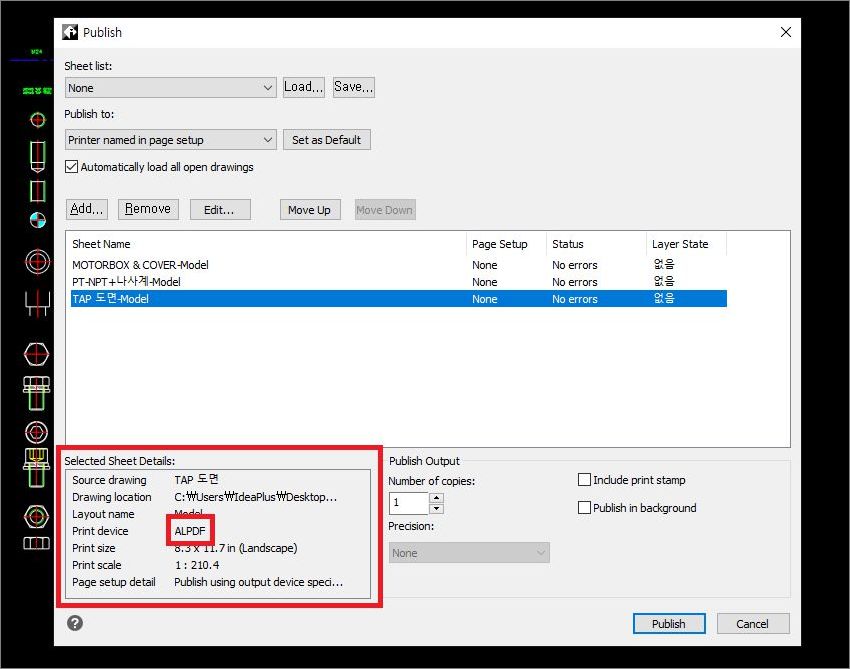

각각의 시트들을 모두 설정해준 뒤, 각 시트들을 클릭해보시면 인쇄할 장치 등 관련 정보들을 확인해보실 수 있습니다. 모두 확인을 마쳤다면, 우측 하단의 'Publish' 버튼을 클릭하여 인쇄를 진행합니다.

총 3개의 도면이 모두 잘 인쇄된 것을 확인할 수 있었습니다. 이 글에서는 PDF 파일로 인쇄를 진행하였지만, 프린터를 사용하여 종이에 인쇄하여도 동일하게 여러 도면을 인쇄할 수 있습니다.

지금까지 '[인텔리캐드 10] 여러 도면 한 번에 인쇄하기' 였습니다. 자료가 도움이 되셨다면, '공감♥' 버튼 부탁드립니다! 좋은 하루 보내세요~!

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• CMS캐드 2D <1 Copy> (가격 : 25만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D <2 Copy> (가격 : 35만원, VAT 별도, 영구 라이센스)
• CMS캐드 3D 풀버전 <2 Copy> (가격 : 49만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D 무제한 업데이트 <1 Copy> (가격 : 69만원, VAT 별도, 영구 라이센스 & 무제한 최신 업데이트)

(2021. 01 .06 기준 가격)

<CMS캐드 네이버 공식 카페>

인텔리캐드 회원님들! 안녕하세요. 저희 제품을 애용해주셔서 항상 감사드립니다.

이번 내용은 '[인텔리캐드 10] 치수 스타일 설정 방법 (색상, 글자, 형식 등)'에 대한 내용입니다.

1. 치수 스타일 관리자 아이콘 위치 & 명령어

치수 설정을 하기 위해서는 '치수 스타일 관리자' 창을 열어야 하는데요. 치수 스타일 관리자의 아이콘과 명령어부터 알아보도록 하겠습니다.

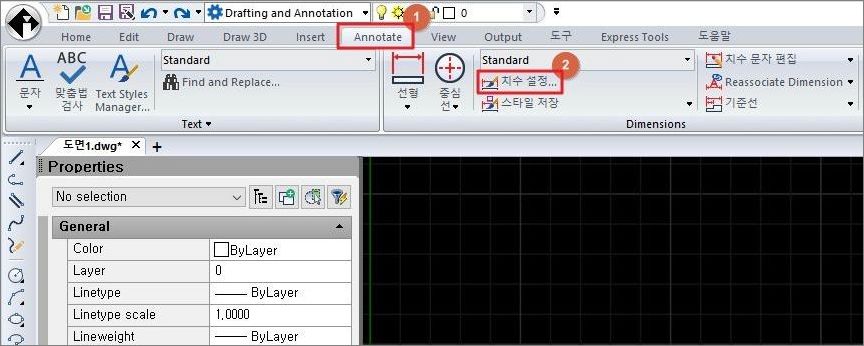

'치수 스타일 관리자'의 아이콘은 인텔리캐드 상단의 폴다운 메뉴에서 Annotate(주석)에 있습니다. 'Annotate(주석) → Dimensions(치수) → 치수 설정...'에서 '치수 설정...'을 클릭하시면 되겠습니다.

치수 스타일 관리자 창을 여는 명령어는 'Dimstyle'입니다. 명령창에 D(Dimstyle)와 엔터만 입력하셔도 됩니다.

2. 치수 스타일 관리자

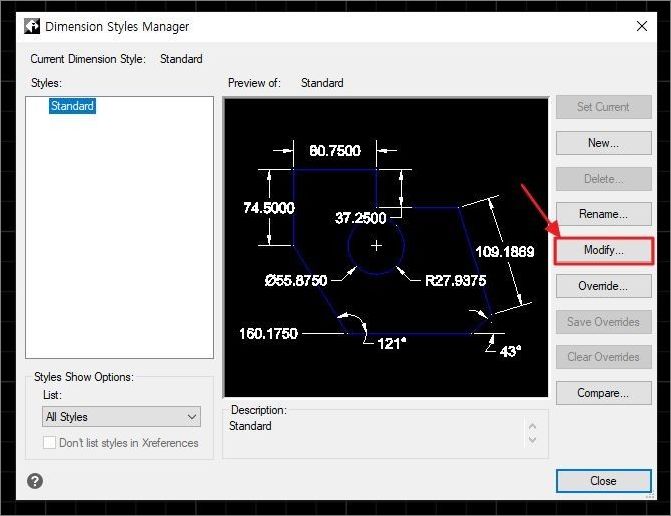

아이콘이나 명령어를 입력하시면 볼 수 있는 '치수 스타일 관리자' 창 화면입니다. 이곳에서는 치수 스타일을 새로 만들거나 삭제, 수정 등의 관리를 할 수 있습니다. 용도에 따라 여러 개의 치수 스타일을 만들어 사용하는 것도 가능합니다.

하지만, 지금은 치수 스타일 설정에 대한 내용을 다루고 있으므로, 우측에서 'Modify...'를 클릭합니다.

이 화면이 치수 스타일 관리자에서 'Modify...'를 클릭하면 볼 수 있는 창 화면입니다. 이곳에서 치수의 스타일(색깔, 문자 크기, 형식, 공차, 단위 등)의 모든 설정하실 수 있습니다.

3. 자주 사용하는 기능

치수 스타일 관리자에서 통상적으로 자주 사용하는 기능이나, 질문이 간혹들어오는 기능들에 대해서만 간략히 소개해드리겠습니다.

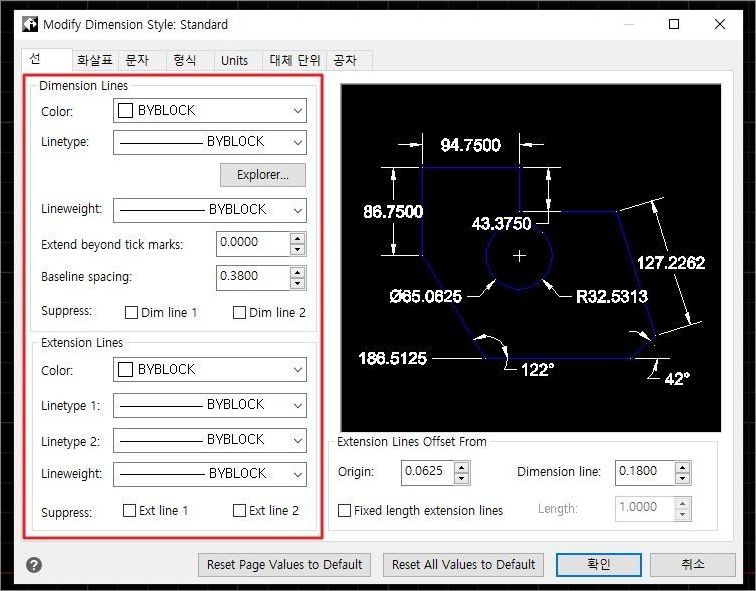

'치수 스타일 관리자' 상단 탭에서 '선'을 클릭하시면 치수선에 대한 설정들을 할 수 있습니다. 이곳에서 보통은 치수의 색상이나 선가중치, 선의 모양 등을 설정합니다.

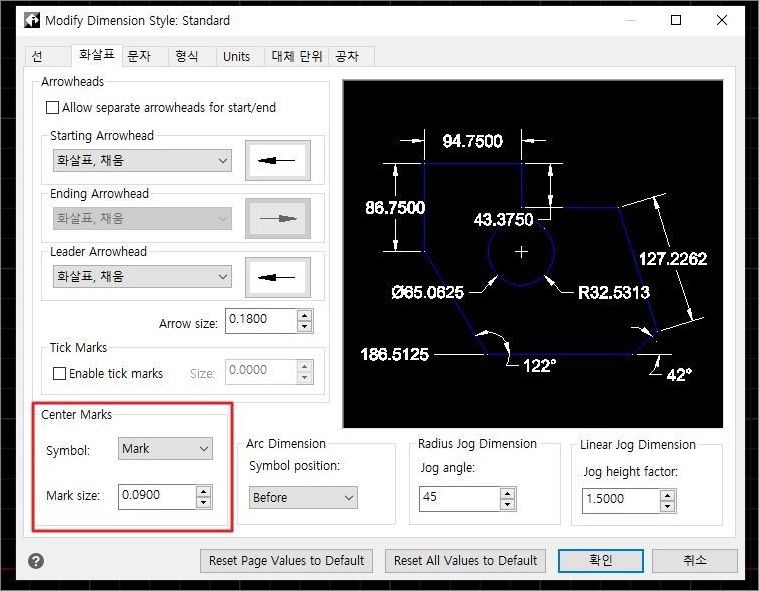

이번에는 상단 탭에서 '화살표' 부분입니다. 이곳에서는 '중심선 표시(Center Marks)'를 간혹 질문하시는데요. 중심선의 크기나 모양(선, 점, 십자선 표시 등) 등을 설정하실 수 있습니다.

지금까지 '[인텔리캐드 10] 치수 스타일 설정 방법(색상, 글자, 형식 등)'에 대한 내용이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드립니다! 좋은 하루 보내세요~!

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• CMS캐드 2D <1 Copy> (가격 : 25만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D <2 Copy> (가격 : 35만원, VAT 별도, 영구 라이센스)
• CMS캐드 3D 풀버전 <2 Copy> (가격 : 49만원, VAT 별도, 영구 라이센스)
• CMS캐드 2D 무제한 업데이트 <1 Copy> (가격 : 69만원, VAT 별도, 영구 라이센스 & 무제한 최신 업데이트)

(2021. 01 .05 기준 가격)

<CMS캐드 네이버 공식 카페>

인텔리캐드 회원님들! 저희 제품을 애용해주셔서 항상 감사드립니다.

이번 내용은 지난 원형 배열에 이어서 '직사각형 배열'에 대한 내용입니다!

배열 기능의 아이콘 및 명령어 등 배열 기능에 대한 구체적인 설명은 '이전 글'을 참조해 주시구요! 바로 직사각형 배열에 대한 내용으로 들어가보겠습니다!

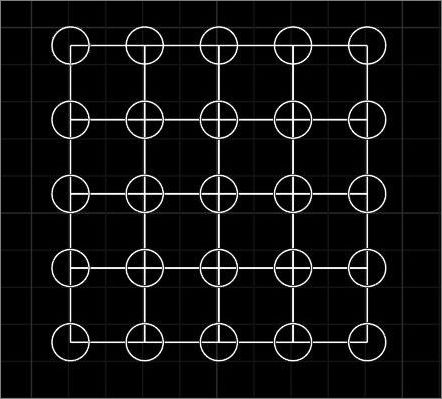

1. 직사각형 배열 예시 최종 결과물 (만들기 목표)

이번 포스팅에서 목표로하는 최종 결과물입니다. 간단한 모습이지만, 배열 기능을 사용하지 않고 일일이 만든다면 꽤 오래걸릴 작업이 되겠죠? 그럼 하나하나 짚어보겠습니다!

2. 배열 (Array) 기능 사용 방법 및 예시 (직사각형 배열)

먼저, 배열 기능을 사용하여 격자 형태의 사각형을 만들기 위해 (1,1) 크기의 작은 사각형을 만들었습니다. 이 사각형을 4x4 배열할 것입니다.

배열 기능을 활성화하기 위해 '배열 아이콘'을 클릭하거나, 명령어 'ARRAY'를 입력하여 배열 기능을 활성화 해줍니다.

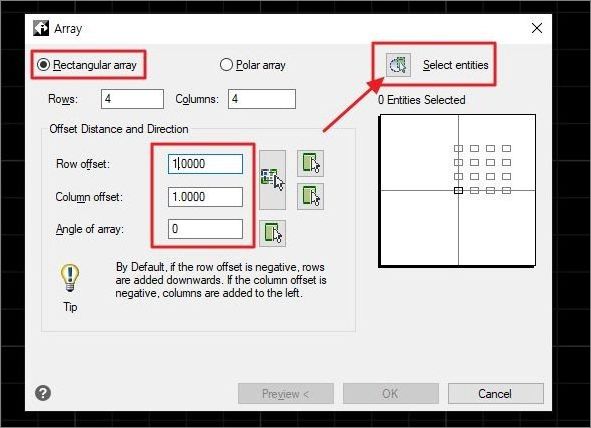

배열 기능을 활성화시키면 위 사진처럼 '배열 창'이 뜨는데요. 여기서 '직사각형 배열(Rectangular array)'를 선택하고, 배열하길 원하는 '행과 열의 개수' 그리고 원하는 '배열 간격(offset)'을 입력합니다. 그리고 마지막으로 우측 상단에 있는 '객체 선택'을 클릭합니다.

'객체 선택'을 클릭한 후에 배열할 객체 (사각형)을 클릭하고 엔터를 입력해 줍니다.

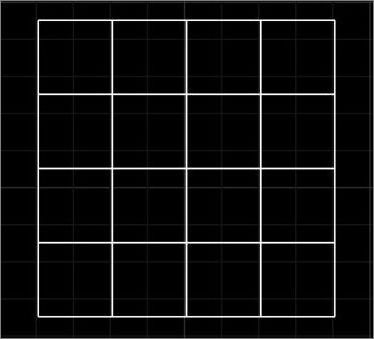

그럼 이렇게 4x4 직사각형 배열이 완성된 것을 확인할 수 있습니다. 이제 여기에 작은 원을 추가하여 각 꼭지점마다 배열하면 완성입니다.

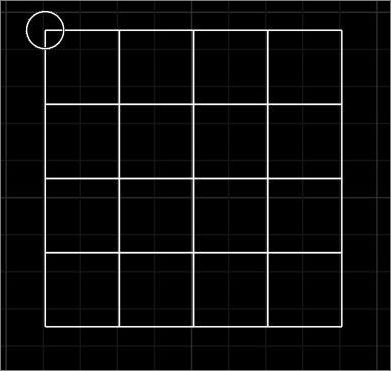

왼쪽 구석에 작은 원(지름 0.25)을 하나 그렸습니다. 이제 이 원을 오른쪽과 아래 방향으로 직사각형 배열을 하면 최종 결과물을 완성할 수 있겠죠?!

행과 열이 총 5개씩이기 때문에, 배열할 행과 열의 개수를 5씩 입력해 줍니다. 또한, 배열할 원의 위치가 현재 왼쪽 상단에 있기 때문에, 열은 +값 (오른쪽 방향)이 맞지만, 행은 -값 (아래 방향)으로 입력해 주어야합니다.

설정을 모두 마쳤으면 이제 오른쪽 상단에 있는 '객체 선택'을 클릭한 후, 배열할 객체(작은 원)을 선택하고 엔터를 입력해 줍니다.

지금까지 '배열(Array) 기능 사용 방법 2 (직사각형)'이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드립니다! 좋은 하루 보내세요~^^

<세상에서 가장 저렴한 1+1 영구 라이센스 캐드>

• 인텔리캐드 2D <2 Copy> (가격 : 25만원, VAT 포함, 영구 라이센스)

• 인텔리캐드 3D 풀버전 <2 Copy> (가격 : 37만원, VAT 포함, 영구 라이센스)

• 인텔리캐드 2D Easy Run <1 Copy> (가격 : 47만원, VAT 포함, 영구 라이센스 & 무제한 최신 업데이트)

(2020. 12 .16 기준 가격)

<인텔리캐드 네이버 공식 카페>

인텔리캐드 회원님들! 저희 제품을 애용해주셔서 항상 감사드립니다.

자주 묻는 질문! 오늘 내용은 '[인텔리캐드 10] 배열 (Array) 기능 사용 방법 1 (원형 배열)'에 대한 내용입니다.

배열(Array) 기능은 원형 또는 직사각형 형태로 같은 객체를 반복, 연속해서 만들어야 할 때, 그리고 패턴 작업에도 쓰이는데요. 같은 작업을 반복할 필요없이 배열(Array) 기능으로 뚝딱! 해결이 가능합니다. 그럼 오늘은 먼저 '원형 배열'에 대한 내용부터 살펴보겠습니다!

배열(Array) 기능의 아이콘 & 단축키

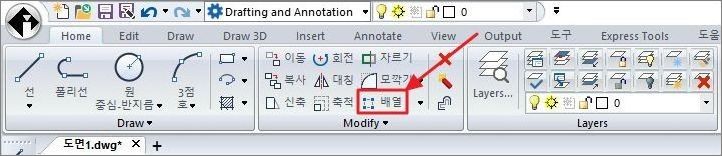

배열(Array) 기능은 인텔리캐드 '상단 도구 모음'에서 'Home 탭 → Modify' 부분에 보시면 '배열 아이콘'이 있습니다. (위의 사진 참조)

위의 '배열 아이콘'을 클릭하여 기능을 사용하거나, 명령어 'ARRAY'를 사용하셔도 됩니다.

배열(Array) 기능 사용 방법 & 예시 (원형 배열)

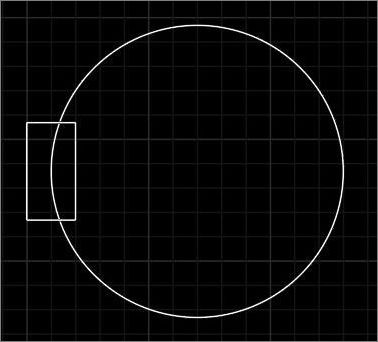

원형 배열(Array) 기능 사용 방법 설명을 위해, 원 하나와 직사각형 하나의 예시를 준비했습니다. 원의 사분점마다 직사각형을 일정한 간격과 각도로 원형 배치할 것입니다.

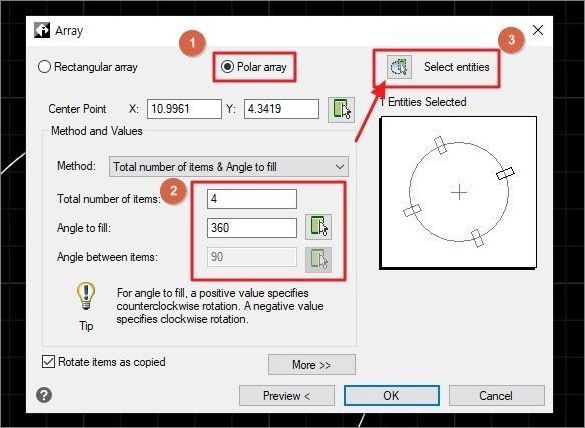

우선 '배열 아이콘'을 클릭하거나, 명령어(ARRAY)를 입력하여 배열 기능을 활성화시켜 줍니다. 배열 기능을 활성화시키면 위 사진처럼 '배열 창'이 뜨는데요.

여기서 '원형 배열(1번)'을 선택하고 '배열하길 원하는 수량 및 각도(2번)'을 입력합니다. 그리고 마지막으로 '객체 선택(3번)'을 클릭한 후, 배열하길 원하는 객체(지금 예시에서는 직사각형)을 선택한 후, 엔터를 입력해 줍니다.

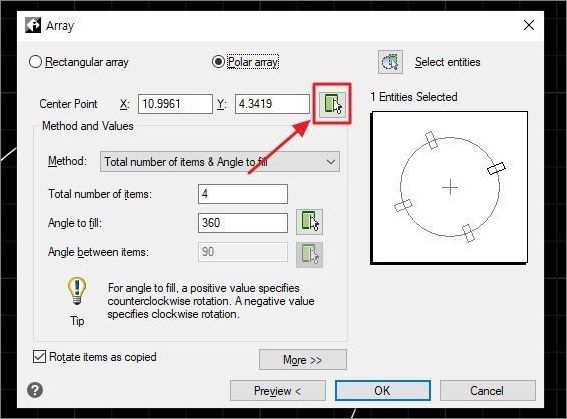

'객체 선택(3번)'을 하고나면 다시 '배열 창'이 뜨는데요. 여기서 위 사진의 '아이콘'을 클릭한 후, '배열 중심점'을 선택해야 합니다. 아래 사진을 이어서 보시죠!

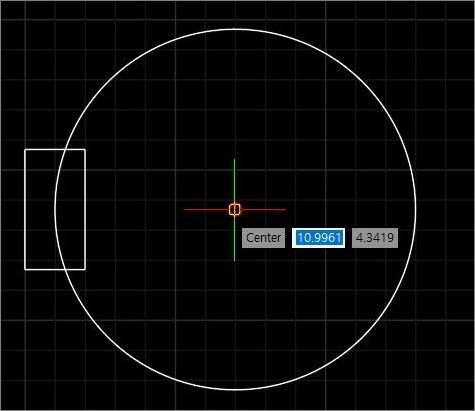

지금 예시에서는 '원의 중점'을 '배열 중심점'으로 할 것이기 때문에, 이렇게 배열 중심점을 입력해 줍니다.

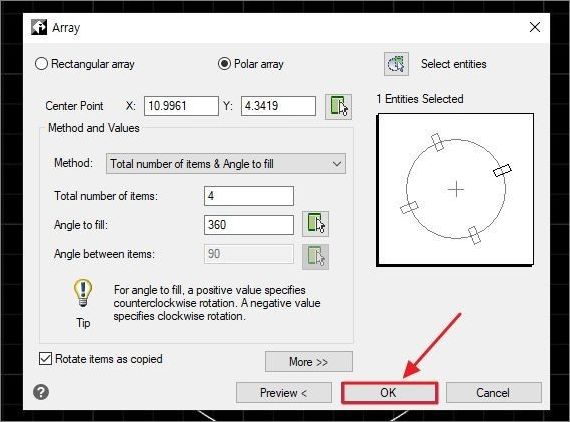

'배열 중심점'을 선택하고 나면, 또 다시 '배열 창'이 뜨는데요. 이제 설정을 모두 마쳤으니, 하단에 있는 'OK' 버튼을 눌러줍니다!

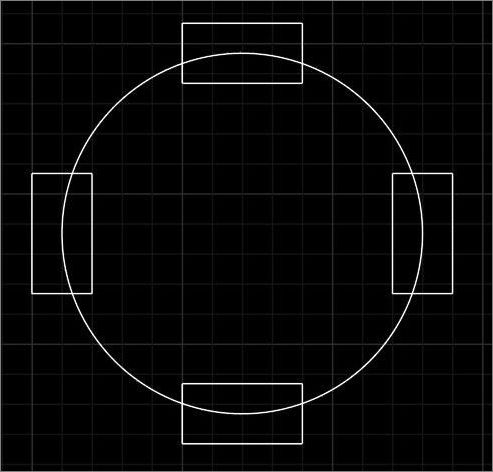

배열이 원하는대로 잘된 모습을 볼 수 있었습니다.

지금까지 '[인텔리캐드 10] 배열 (Array) 기능 사용 방법 1 (원형 배열)' 이었습니다. 자료가 도움이 되셨다면 '공감♥' 버튼 부탁드리겠습니다! 좋은 하루 보내세요~^^
